Nova redação dada pela Portaria MTE 594/2014
CALDEIRAS E VASOS DE PRESSÃO

Nota Guia Trabalhista:
• A Portaria SIT 234/2011, constitui e estabelece a competência e a composição da Comissão Nacional Tripartite Temática.
• A Portaria MTE 594/2014 entra em vigor na data de sua publicação, exceto quanto aos itens abaixo discriminados, que entrarão em vigor nos prazos consignados, contados da publicação deste ato:
Itens ———————-Prazo
13.6.1.1—————– 12 meses
13.6.1.4, alínea “a” –12 meses
13.6.2.3 —————–12 meses
13.6.3.2—————– 24 meses

SUMÁRIO:
• 13.1 Introdução
• 13.2 Abrangência
• 13.3 Disposições Gerais
• 13.4 Caldeiras
• 13.5 Vasos de Pressão
• 13.6 Tubulações
• 13.7 Glossário
• Anexo I – Capacitação de Pessoal
• Anexo II – Requisitos para Certificação de Serviço Próprio de Inspeção de Equipamentos

13.1.Introdução
13.1.1 Esta Norma Regulamentadora – NR estabelece requisitos mínimos para gestão da integridade estrutural de caldeiras a vapor, vasos de pressão e suas tubulações de interligação nos aspectos relacionados à instalação, inspeção, operação e manutenção, visando à segurança e à saúde dos trabalhadores.
13.2.1 O empregador é o responsável pela adoção das medidas determinadas nesta NR.
13.2. Abrangência
13.2.1 Esta NR deve ser aplicada aos seguintes equipamentos:
a)todos os equipamentos enquadrados como caldeiras conforme item 13.4.1.1;
b)vasos de pressão cujo produto P.V seja superior a 8 (oito), onde P é a pressão máxima de operação em kPa e V o seu volume interno em m3;
c)vasos de pressão que contenham fluido da classe A, especificados no item 13.5.1.2, alínea “0”, independente das dimensões e do produto P.V;
d)recipientes móveis com P.V superior a 8 (oito) ou com fluido da classe A, especificados no item 13.5.1.2, alínea “0”;
e)tubulações ou sistemas de tubulação interligados a caldeiras ou vasos de pressão, que contenham fluidos de classe A ou B conforme item 13.5.1.2, alínea “0” desta NR.
13.2.2 Os equipamentos abaixo referenciados devem ser submetidos às inspeções previstas em códigos e normas nacionais ou internacionais a eles relacionados, ficando dispensados do cumprimento dos demais requisitos desta NR:
a)recipientes transportáveis, vasos de pressão destinados ao transporte de produtos, reservatórios portáteis de fluido comprimido e extintores de incêndio;
b)vasos de pressão destinados à ocupação humana;
c)vasos de pressão que façam parte integrante de pacote de máquinas de fluido rotativas ou alternativas;
d)dutos;
e)fornos e serpentinas para troca térmica;
f)tanques e recipientes para armazenamento e estocagem de fluidos não enquadrados em normas e códigos de projeto relativos a vasos de pressão;
g)vasos de pressão com diâmetro interno inferior a 150 mm (cento e cinquenta milímetros) para fluidos das classes B, C e D, conforme especificado no item 13.5.1.2, alínea “0”;
h)trocadores de calor por placas corrugadas gaxetadas;
i)geradores de vapor não enquadrados em códigos de vasos de pressão;
j)tubos de sistemas de instrumentação com diâmetro nominal = 12,7 mm (doze milímetros e sete décimos);
k)tubulações de redes públicas de tratamento e distribuição de água e gás e de coleta de esgoto.
13.3 Disposições Gerais
13.3.1 Constitui condição de risco grave e iminente – RGI o não cumprimento de qualquer item previsto nesta NR que possa causar acidente ou doença relacionada ao trabalho, com lesão grave à integridade física do trabalhador, especialmente:
a)operação de equipamentos abrangidos por esta NR sem dispositivos de segurança ajustados com pressão de abertura igual ou inferior a pressão máxima de trabalho admissível – PMTA, instalado diretamente no vaso ou no sistema que o inclui, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
b)atraso na inspeção de segurança periódica de caldeiras;
c)bloqueio inadvertido de dispositivos de segurança de caldeiras e vasos de pressão, ou seu bloqueio intencional sem a devida justificativa técnica baseada em códigos, normas ou procedimentos formais de operação do equipamento;
d)ausência de dispositivo operacional de controle do nível de água de caldeira;
e)operação de equipamento enquadrado nesta NR com deterioração atestada por meio de recomendação de sua retirada de operação constante de parecer conclusivo em relatório de inspeção de segurança, de acordo com seu respectivo código de projeto ou de adequação ao uso;
f)operação de caldeira por trabalhador que não atenda aos requisitos estabelecidos no Anexo I desta NR, ou que não esteja sob supervisão, acompanhamento ou assistência específica de operador qualificado.
13.3.1.1 Por motivo de força maior e com justificativa formal do empregador, acompanhada por análise técnica e respectivas medidas de contingência para mitigação dos riscos, elaborada por Profissional Habilitado – PH ou por grupo multidisciplinar por ele coordenado, pode ocorrer postergação de até 6 (seis) meses do prazo previsto para a inspeção de segurança periódica da caldeira.
13.3.1.1.1 O empregador deve comunicar ao sindicato dos trabalhadores da categoria predominante no estabelecimento a justificativa formal para postergação da inspeção de segurança periódica da caldeira.
13.3.2 Para efeito desta NR, considera-se Profissional Habilitado – PH aquele que tem competência legal para o exercício da profissão de engenheiro nas atividades referentes a projeto de construção, acompanhamento da operação e da manutenção, inspeção e supervisão de inspeção de caldeiras, vasos de pressão e tubulações, em conformidade com a regulamentação profissional vigente no País.
13.3.3 Todos os reparos ou alterações em equipamentos abrangidos por esta NR devem respeitar os respectivos códigos de projeto e pós-construção e as prescrições do fabricante no que se refere a:
a)materiais;
b)procedimentos de execução;
c)procedimentos de controle de qualidade;
d)qualificação e certificação de pessoal.
13.3.4 Quando não for conhecido o código de projeto, deve ser respeitada a concepção original do vaso de pressão, caldeira ou tubulação, empregando-se os procedimentos de controle prescritos pelos códigos pertinentes.
13.3.5 A critério do PH podem ser utilizadas tecnologias de cálculo ou procedimentos mais avançados, em substituição aos previstos pelos códigos de projeto.
13.3.6 Projetos de alteração ou reparo – PAR devem ser concebidos previamente nas seguintes situações:
a)sempre que as condições de projeto forem modificadas;
b)sempre que forem realizados reparos que possam comprometer a segurança.
13.3.7 O PAR deve:
a)ser concebido ou aprovado por PH;
b)determinar materiais, procedimentos de execução, controle de qualidade e qualificação de pessoal;
c)ser divulgado para os empregados do estabelecimento que estão envolvidos com o equipamento.
13.3.8 Todas as intervenções que exijam mandrilamento ou soldagem em partes que operem sob pressão devem ser objeto de exames ou testes para controle da qualidade com parâmetros definidos pelo PH, de acordo com normas ou códigos aplicáveis.
13.3.9 Os sistemas de controle e segurança das caldeiras e dos vasos de pressão devem ser submetidos à manutenção preventiva ou preditiva.
13.3.10 O empregador deve garantir que os exames e testes em caldeiras, vasos de pressão e tubulações sejam executados em condições de segurança para seus executantes e demais trabalhadores envolvidos.
13.3.11 O empregador deve comunicar ao órgão regional do Ministério do Trabalho e Emprego e ao sindicato da categoria profissional predominante no estabelecimento a ocorrência de vazamento, incêndio ou explosão envolvendo equipamentos abrangidos nesta NR que tenha como consequência uma das situações a seguir:
a)morte de trabalhador(es);
b)acidentes que implicaram em necessidade de internação hospitalar de trabalhador(es);
c)eventos de grande proporção.
13.3.11.1 A comunicação deve ser encaminhada até o segundo dia útil após a ocorrência e deve conter:
a)razão social do empregador, endereço, local, data e hora da ocorrência;
b)descrição da ocorrência;
c)nome e função da(s) vítima(s);
d)procedimentos de investigação adotados;
e)cópia do último relatório de inspeção de segurança do equipamento envolvido;
f)cópia da comunicação de acidente de trabalho (CAT).
13.3.11.2 Na ocorrência de acidentes previstos no item
13.3.11, o empregador deve comunicar a representação sindical dos trabalhadores predominante do estabelecimento para compor uma comissão de investigação.
13.3.11.3 Os trabalhadores, com base em sua capacitação e experiência, devem interromper suas tarefas, exercendo o direito de recusa, sempre que constatarem evidências de riscos graves e iminentes para sua segurança e saúde ou de outras pessoas, comunicando imediatamente o fato a seu superior hierárquico.
13.3.11.3.1 É dever do empregador:
a)assegurar aos trabalhadores o direito de interromper suas atividades, exercendo o direito de recusa nas situações previstas no item 13.3.11.3, e em consonância com o item 9.6.3 da Norma Regulamentadora 9;
b)diligenciar de imediato as medidas cabíveis para o controle dos riscos.
13.3.11.4 O empregador deverá apresentar, quando exigida pela autoridade competente do órgão regional do Ministério do Trabalho e Emprego, a documentação mencionada nos itens 13.4.1.6,
13.5.1.6 e 13.6.1.4.
13.4 Caldeiras
13.4.1 Caldeiras a vapor – disposições gerais
13.4.1.1 Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, projetados conforme códigos pertinentes, excetuando-se refervedores e similares.
13.4.1.2 Para os propósitos desta NR, as caldeiras são classificadas em 3 (três) categorias, conforme segue:
a)caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1960 kPa (19,98 kgf/cm2);
b)caldeiras da categoria C são aquelas cuja pressão de operação é igual ou inferior a 588 kPa (5,99 kgf/cm2) e o volume interno é igual ou inferior a 100 l (cem litros);
c)caldeiras da categoria B são todas as caldeiras que não se enquadram nas categorias anteriores.
13.4.1.3 As caldeiras devem ser dotadas dos seguintes itens:
a)válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
b)instrumento que indique a pressão do vapor acumulado;
c)injetor ou sistema de alimentação de água independente do principal que evite o superaquecimento por alimentação deficiente, acima das temperaturas de projeto, de caldeiras de combustível sólido não atomizado ou com queima em suspensão;
d)sistema dedicado de drenagem rápida de água em caldeiras de recuperação de álcalis, com ações automáticas após acionamento pelo operador;
e)sistema automático de controle do nível de água com intertravamento que evite o superaquecimento por alimentação deficiente.
13.4.1.4 Toda caldeira deve ter afixada em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:
a)nome do fabricante;
b)número de ordem dado pelo fabricante da caldeira;
c)ano de fabricação;
d)pressão máxima de trabalho admissível;
e)pressão de teste hidrostático de fabricação;
f)capacidade de produção de vapor;
g)área de superfície de aquecimento;
h)código de projeto e ano de edição.
13.4.1.5 Além da placa de identificação, deve constar, em local visível, a categoria da caldeira, conforme definida no item
13.4.1.2 desta NR, e seu número ou código de identificação.
13.4.1.6 Toda caldeira deve possuir, no estabelecimento onde estiver instalada, a seguinte documentação devidamente atualizada:
a)Prontuário da caldeira, fornecido por seu fabricante, contendo as seguintes informações:
– código de projeto e ano de edição;
– especificação dos materiais;
– procedimentos utilizados na fabricação, montagem e inspeção final;
– metodologia para estabelecimento da PMTA;
– registros da execução do teste hidrostático de fabricação;
– conjunto de desenhos e demais dados necessários para o monitoramento da vida útil da caldeira;
– características funcionais;
– dados dos dispositivos de segurança;
– ano de fabricação;
– categoria da caldeira;
b) Registro de Segurança, em conformidade com o item 13.4.1.9;
c)Projeto de Instalação, em conformidade com o item 13.4.2.1;
d)PAR, em conformidade com os itens 13.3.6 e 13.3.7;
e)Relatórios de inspeção, em conformidade com o item 13.4.4.14;
f)Certificados de calibração dos dispositivos de segurança.
13.4.1.7 Quando inexistente ou extraviado, o prontuário da caldeira deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a reconstituição das características funcionais, dos dados dos dispositivos de segurança e memória de cálculo da PMTA.
13.4.1.8 Quando a caldeira for vendida ou transferida de estabelecimento, os documentos mencionados nas alíneas “a”, “d”, e “e” do item 13.4.1.6 devem acompanhá-la.
13.4.1.9 O Registro de Segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado com confiabilidade equivalente onde serão registradas:
a)todas as ocorrências importantes capazes de influir nas condições de segurança da caldeira;
b)as ocorrências de inspeções de segurança inicial, periódica e extraordinária, devendo constar a condição operacional da caldeira, o nome legível e assinatura de PH e do operador de caldeira presente na ocasião da inspeção.
13.4.1.10 Caso a caldeira venha a ser considerada inadequada para uso, o Registro de Segurança deve conter tal informação e receber encerramento formal.
13.4.1.11 A documentação referida no item 13.4.1.6 deve estar sempre à disposição para consulta dos operadores, do pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo o empregador assegurar pleno acesso a essa documentação.
13.4.2 Instalação de caldeiras a vapor
13.4.2.1 A autoria do projeto de instalação de caldeiras a vapor, no que concerne ao atendimento desta NR, é de responsabilidade de PH, e deve obedecer aos aspectos de segurança, saúde e meio ambiente previstos nas Normas Regulamentadoras, convenções e disposições legais aplicáveis.
13.4.2.2 As caldeiras de qualquer estabelecimento devem ser instaladas em casa de caldeiras ou em local específico para tal fim, denominado área de caldeiras.
13.4.2.3 Quando a caldeira for instalada em ambiente aberto, a área de caldeiras deve satisfazer aos seguintes requisitos:
a)estar afastada de, no mínimo, 3,0 m (três metros) de:
– outras instalações do estabelecimento;
– de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2000 l (dois mil litros) de capacidade;
– do limite de propriedade de terceiros;
– do limite com as vias públicas;
b)dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
c)dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
d)ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação atendendo às normas ambientais vigentes;
e)dispor de iluminação conforme normas oficiais vigentes;
f)ter sistema de iluminação de emergência caso opere à noite.
13.4.2.4 Quando a caldeira estiver instalada em ambiente fechado, a casa de caldeiras deve satisfazer os seguintes requisitos:
a)constituir prédio separado, construído de material resistente ao fogo, podendo ter apenas uma parede adjacente a outras instalações do estabelecimento, porém com as outras paredes afastadas de, no mínimo, 3,0 m (três metros) de outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2000 l (dois mil litros) de capacidade;
b)dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
c)dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;
d)dispor de sensor para detecção de vazamento de gás quando se tratar de caldeira a combustível gasoso;
e)não ser utilizada para qualquer outra finalidade;
f)dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
g)ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação, atendendo às normas ambientais vigentes;
h)dispor de iluminação conforme normas oficiais vigentes e ter sistema de iluminação de emergência.
13.4.2.5 Quando o estabelecimento não puder atender ao disposto nos itens 13.4.2.3 e 13.4.2.4, deve ser elaborado projeto alternativo de instalação, com medidas complementares de segurança, que permitam a atenuação dos riscos, comunicando previamente a representação sindical dos trabalhadores predominante no estabelecimento.
13.4.2.6 As caldeiras classificadas na categoria A devem possuir painel de instrumentos instalados em sala de controle, construída segundo o que estabelecem as Normas Regulamentadoras aplicáveis.
13.4.3 Segurança na operação de caldeiras
13.4.3.1 Toda caldeira deve possuir manual de operação atualizado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo:
a)procedimentos de partidas e paradas;
b)procedimentos e parâmetros operacionais de rotina;
c)procedimentos para situações de emergência;
d)procedimentos gerais de segurança, saúde e de preservação do meio ambiente.
13.4.3.2 Os instrumentos e controles de caldeiras devem ser mantidos calibrados e em boas condições operacionais.
13.4.3.2.1 Poderá ocorrer a neutralização provisória nos instrumentos e controles, desde que não seja reduzida a segurança operacional, e que esteja prevista nos procedimentos formais de operação e manutenção, ou com justificativa formalmente documentada, com prévia análise técnica e respectivas medidas de contingência para mitigação dos riscos elaborada pelo responsável técnico do processo, com anuência do PH.
13.4.3.3 A qualidade da água deve ser controlada e tratamentos devem ser implementados, quando necessários, para compatibilizar suas propriedades físico-químicas com os parâmetros de operação da caldeira, sendo estes tratamentos obrigatórios em caldeiras classificadas como categoria A, conforme item 13.4.1.2 desta NR.
13.4.3.4 Toda caldeira a vapor deve estar obrigatoriamente sob operação e controle de operador de caldeira.
13.4.3.5 Será considerado operador de caldeira aquele que satisfizer o disposto no item A do Anexo I desta NR.
13.4.4 Inspeção de segurança de caldeiras.
13.4.4.1 As caldeiras devem ser submetidas a inspeções de segurança inicial, periódica e extraordinária.
13.4.4.2 A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local de operação, devendo compreender exame interno, seguido de teste de estanqueidade e exame externo.
13.4.4.3 As caldeiras devem obrigatoriamente ser submetidas a Teste Hidrostático – TH em sua fase de fabricação, com comprovação por meio de laudo assinado por PH, e ter o valor da pressão de teste afixado em sua placa de identificação.
13.4.4.3.1 Na falta de comprovação documental de que o Teste Hidrostático – TH tenha sido realizado na fase de fabricação, se aplicará o disposto a seguir:
a)para equipamentos fabricados ou importados a partir da vigência desta NR , o TH deve ser feito durante a inspeção de segurança inicial;
b)para equipamentos em operação antes da vigência desta NR, a critério do PH, o TH deve ser realizado na próxima inspeção de segurança periódica.
13.4.4.4 A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:
a)12 (doze) meses para caldeiras das categorias A, B e C;
b)15 (quinze) meses para caldeiras de recuperação de álcalis de qualquer categoria;
c)24 (vinte e quatro) meses para caldeiras da categoria A, desde que aos 12 (doze) meses sejam testadas as pressões de abertura das válvulas de segurança.
13.4.4.5 Estabelecimentos que possuam Serviço Próprio de Inspeção de Equipamentos – SPIE, conforme estabelecido no Anexo II, podem estender seus períodos entre inspeções de segurança, respeitandoos seguintes prazos máximos:
a)24 (vinte e quatro) meses para as caldeiras de recuperação de álcalis;
b)24 (vinte e quatro) meses para as caldeiras das categorias B e C;
c)30 (trinta) meses para caldeiras da categoria A;
d)40 (quarenta) meses para caldeiras especiais conforme, definição no item 13.4.4.6.
13.4.4.6 As caldeiras que operam de forma contínua e que utilizam gases ou resíduos das unidades de processo como combustível principal para aproveitamento de calor ou para fins de controle ambiental podem ser consideradas especiais quando todas as condições seguintes forem satisfeitas:
a)estiverem instaladas em estabelecimentos que possuam SPIE citado no Anexo II;
b)tenham testados a cada 12 (doze) meses o sistema de intertravamento e a pressão de abertura de cada válvula de segurança;
c)não apresentem variações inesperadas na temperatura de saída dos gases e do vapor durante a operação;
d)existam análise e controle periódico da qualidade da água;
e)exista controle de deterioração dos materiais que compõem as principais partes da caldeira;
f)exista parecer técnico de PH fundamentando a decisão.
13.4.4.6.1 O empregador deve comunicar ao Órgão Regional do Ministério do Trabalho e Emprego e ao sindicato dos trabalhadores da categoria predominante no estabelecimento, previamente, o enquadramento da caldeira como especial.
13.4.4.7 No máximo, ao completar 25 (vinte e cinco) anos de uso, na sua inspeção subsequente, as caldeiras devem ser submetidas a uma avaliação de integridade com maior abrangência para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em condições de uso.
13.4.4.8 As válvulas de segurança instaladas em caldeiras devem ser inspecionadas periodicamente conforme segue:
a)pelo menos 1 (uma) vez por mês, mediante acionamento manual da alavanca, em operação, para caldeiras das categorias B e C, excluídas as caldeiras que vaporizem fluido térmico e as que trabalhem com água tratada conforme previsto no item 13.4.3.3;
b)as válvulas flangeadas ou roscadas devem ser desmontadas, inspecionadas e testadas em bancada, e, no caso de válvulas soldadas, feito o mesmo no campo, com uma frequência compatível com o histórico operacional das mesmas, sendo estabelecidos como limites máximos para essas atividades os períodos de inspeção estabelecidos nos itens 13.4.4.4 e 13.4.4.5, se aplicável, para caldeiras de categorias A e B.
13.4.4.9 Adicionalmente aos testes prescritos no item
13.4.4.8, as válvulas de segurança instaladas em caldeiras podem ser submetidas a testes de acumulação, a critério do PH.
13.4.4.10 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:
a)sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de comprometer sua segurança;
b)quando a caldeira for submetida à alteração ou reparo importante capaz de alterar suas condições de segurança;
c)antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por mais de 6 (seis) meses;
d)quando houver mudança de local de instalação da caldeira.
13.4.4.11 A inspeção de segurança deve ser realizada sob a responsabilidade técnica de PH.
13.4.4.12 Imediatamente após a inspeção da caldeira, deve ser anotada no seu Registro de Segurança a sua condição operacional, e, em até 60 (sessenta) dias, deve ser emitido o relatório, que passa a fazer parte da sua documentação, podendo este prazo ser estendido para 90 (noventa) dias em caso de parada geral de manutenção.
13.4.4.13 O empregador deve informar à representação sindical da categoria profissional predominante no estabelecimento, num prazo máximo de 30 (trinta) dias após o término da inspeção de segurança, a condição operacional da caldeira.
13.4.4.13.1 Mediante o recebimento de requisição formal, o empregador deve encaminhar à representação sindical predominante no estabelecimento, no prazo máximo de 10 (dez) dias após a sua elaboração, a cópia do relatório de inspeção.
13.4.4.13.2 A representação sindical da categoria profissional predominante no estabelecimento poderá solicitar ao empregador que seja enviada de maneira regular cópia do relatório de inspeção de segurança da caldeira em prazo de 30 (trinta) dias após a sua elaboração, ficando o empregador desobrigado a atender os itens 13.4.4.13 e 13.4.4.13.1.
13.4.4.14 O relatório de inspeção, mencionado no item 13.4.1.6, alínea “e”, deve ser elaborado em páginas numeradas contendo no mínimo:
a)dados constantes na placa de identificação da caldeira;
b)categoria da caldeira;
c)tipo da caldeira;
d)tipo de inspeção executada;
e)data de início e término da inspeção;
f)descrição das inspeções, exames e testes executados;
g)registros fotográficos do exame interno da caldeira;
h)resultado das inspeções e providências;
i)relação dos itens desta NR que não estão sendo atendidos;
j)recomendações e providências necessárias;
k)parecer conclusivo quanto à integridade da caldeira até a próxima inspeção;
l)data prevista para a nova inspeção de segurança da caldeira;
m)nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.4.4.15 As recomendações decorrentes da inspeção devem ser registradas e implementadas pelo empregador, com a determinação de prazos e responsáveis pela execução.
13.4.4.16 Sempre que os resultados da inspeção determinarem alterações dos dados de projeto, a placa de identificação e a documentação do prontuário devem ser atualizadas.
13.5 Vasos de Pressão
13.5.1 Vasos de pressão – disposições gerais.
13.5.1.1 Vasos de pressão são equipamentos que contêm fluidos sob pressão interna ou externa, diferente da atmosférica.
13.5.1.2 Para efeito desta NR, os vasos de pressão são classificados em categorias segundo a classe de fluido e o potencial de risco.
a) Os fluidos contidos nos vasos de pressão são classificados conforme descrito a seguir:
Classe A:
– fluidos inflamáveis;
– fluidos combustíveis com temperatura superior ou igual a 200 ºC (duzentos graus Celsius);
– fluidos tóxicos com limite de tolerância igual ou inferior a 20 (vinte) partes por milhão (ppm);
– hidrogênio;
– acetileno.
Classe B:
– fluidos combustíveis com temperatura inferior a 200 ºC (duzentos graus Celsius);
– fluidos tóxicos com limite de tolerância superior a 20 (vinte) partes por milhão (ppm).
Classe C:
– vapor de água, gases asfixiantes simples ou ar comprimido.
Classe D:
-outro fluido não enquadrado acima.
b)Quando se tratar de mistura deverá ser considerado para fins de classificação o fluido que apresentar maior risco aos trabalhadores e instalações, considerando-se sua toxicidade, inflamabilidade e concentração.
c)Os vasos de pressão são classificados em grupos de potencial de risco em função do produto P.V, onde P é a pressão máxima de operação em MPa e V o seu volume em m3, conforme segue:
Grupo 1 – P.V = 100
Grupo 2 – P.V < 100 e P.V = 30
Grupo 3 – P.V < 30 e P.V = 2,5
Grupo 4 – P.V < 2,5 e P.V = 1
Grupo 5 – P.V < 1
d)Vasos de pressão que operem sob a condição de vácuo devem se enquadrar nas seguintes categorias:
– categoria I: para fluidos inflamáveis ou combustíveis;
– categoria V: para outros fluidos.

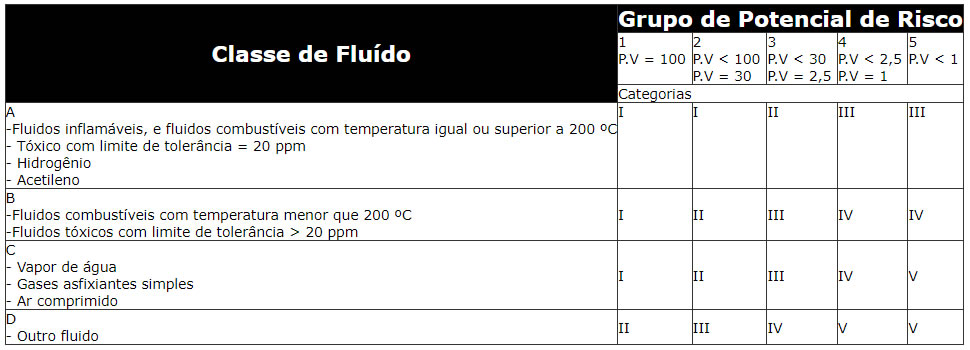

e)A tabela a seguir classifica os vasos de pressão em categorias de acordo com os grupos de potencial de risco e a classe de fluido contido.
CATEGORIAS DE VASOS DE PRESSÃO

Notas:
a)Considerar volume em m³ e pressão em MPa;
b)Considerar 1 MPa correspondente a 10,197 kgf/cm².
13.5.1.3 Os vasos de pressão devem ser dotados dos seguintes itens:
a)válvula ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalado diretamente no vaso ou no sistema que o inclui, considerados os requisitos do código de projeto relativos a aberturas escalonadas e tolerâncias de calibração;
b)meios utilizados contra o bloqueio inadvertido de dispositivo de segurança quando este não estiver instalado diretamente no vaso;
c)instrumento que indique a pressão de operação, instalado diretamente no vaso ou no sistema que o contenha.
13.5.1.4 Todo vaso de pressão deve ter afixado em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações:
a)fabricante;
b)número de identificação;
c)ano de fabricação;
d)pressão máxima de trabalho admissível;
e)pressão de teste hidrostático de fabricação;
f)código de projeto e ano de edição.
13.5.1.5 Além da placa de identificação, deve constar, em local visível, a categoria do vaso, conforme item 13.5.1.2, e seu número ou código de identificação.
13.5.1.6 Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada:
a)Prontuário do vaso de pressão a ser fornecido pelo fabricante, contendo as seguintes informações:
– código de projeto e ano de edição;
– especificação dos materiais;
– procedimentos utilizados na fabricação, montagem e inspeção final;
– metodologia para estabelecimento da PMTA;
– conjunto de desenhos e demais dados necessários para o monitoramento da sua vida útil;
– pressão máxima de operação;
– registros documentais do teste hidrostático;
– características funcionais, atualizadas pelo empregador sempre que alteradas as originais;
– dados dos dispositivos de segurança, atualizados pelo empregador sempre que alterados os originais;
– ano de fabricação;
– categoria do vaso, atualizada pelo empregador sempre que alterada a original;
b)Registro de Segurança em conformidade com o item 13.5.1.8;
c)Projeto de Instalação em conformidade com os itens 13.5.2.4 e 13.5.2.5;
d)Projeto de alteração ou reparo em conformidade com os itens 13.3.6 e 13.3.7;
e)Relatórios de inspeção em conformidade com o item 13.5.4.13;
f)Certificados de calibração dos dispositivos de segurança, onde aplicável.
13.5.1.7 Quando inexistente ou extraviado, o prontuário do vaso de pressão deve ser reconstituído pelo empregador, com responsabilidade técnica do fabricante ou de PH, sendo imprescindível a reconstituição das premissas de projeto, dos dados dos dispositivos de segurança e da memória de cálculo da PMTA.
13.5.1.8 O Registro de Segurança deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado com confiabilidade equivalente onde serão registradas:
a)todas as ocorrências importantes capazes de influir nas condições de segurança dos vasos de pressão;
b)as ocorrências de inspeções de segurança periódicas e extraordinárias, devendo constar a condição operacional do vaso.
13.5.1.9 A documentação referida no item 13.5.1.6 deve estar sempre à disposição para consulta dos operadores, do pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo o empregador assegurar pleno acesso a essa documentação inclusive à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado.
13.5.2 Instalação de vasos de pressão.
13.5.2.1 Todo vaso de pressão deve ser instalado de modo que todos os drenos, respiros, bocas de visita e indicadores de nível, pressão e temperatura, quando existentes, sejam facilmente acessíveis.
13.5.2.2 Quando os vasos de pressão forem instalados em ambientes fechados, a instalação deve satisfazer os seguintes requisitos:
a)dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas, sinalizadas e dispostas em direções distintas;
b)dispor de acesso fácil e seguro para as atividades de manutenção, operação e inspeção, sendoque, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas;
c)dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;
d)dispor de iluminação conforme normas oficiais vigentes;
e)possuir sistema de iluminação de emergência.
13.5.2.3 Quando o vaso de pressão for instalado em ambiente aberto, a instalação deve satisfazer as alíneas “a”, “b”, “d” e “e” do item 13.5.2.2.
13.5.2.4 A autoria do projeto de instalação de vasos de pressão enquadrados nas categorias I, II e III, conforme item 13.5.1.2, no que concerne ao atendimento desta NR, é de responsabilidade de PH e deve obedecer aos aspectos de segurança, saúde e meio ambiente previstos nas Normas Regulamentadoras, convenções e disposições legais aplicáveis.
13.5.2.5 O projeto de instalação deve conter pelo menos a planta baixa do estabelecimento, com o posicionamento e a categoria de cada vaso e das instalações de segurança.
13.5.2.6 Quando o estabelecimento não puder atender ao disposto no item 13.5.2.2, deve ser elaborado projeto alternativo de instalação com medidas complementares de segurança que permitam a atenuação dos riscos.
13.5.3 Segurança na operação de vasos de pressão.
13.5.3.1 Todo vaso de pressão enquadrado nas categorias I ou II deve possuir manual de operação próprio ou instruções de operação contidas no manual de operação de unidade onde estiver instalado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo:
a)procedimentos de partidas e paradas;
b)procedimentos e parâmetros operacionais de rotina;
c)procedimentos para situações de emergência;
d)procedimentos gerais de segurança, saúde e de preservação do meio ambiente.
13.5.3.2 Os instrumentos e controles de vasos de pressão devem ser mantidos calibrados e em boas condições operacionais.
13.5.3.2.1 Poderá ocorrer à neutralização provisória nos instrumentos e controles, desde que não seja reduzida a segurança operacional, e que esteja prevista nos procedimentos formais de operação e manutenção, ou com justificativa formalmente documentada, com prévia análise técnica e respectivas medidas de contingência para mitigação dos riscos, elaborada por PH.
13.5.3.3 A operação de unidades que possuam vasos de pressão de categorias I ou II deve ser efetuada por profissional capacitado conforme item “B” do Anexo I desta NR.
13.5.4 Inspeção de segurança de vasos de pressão.
13.5.4.1 Os vasos de pressão devem ser submetidos a inspeções de segurança inicial, periódica e extraordinária.
13.5.4.2 A inspeção de segurança inicial deve ser feita em vasos de pressão novos, antes de sua entrada em funcionamento, no local definitivo de instalação, devendo compreender exames externo e interno.
13.5.4.3 Os vasos de pressão devem obrigatoriamente ser submetidos a Teste Hidrostático – TH em sua fase de fabricação, com comprovação por meio de laudo assinado por PH, e ter o valor da pressão de teste afixado em sua placa de identificação.
13.5.4.3.1 Na falta de comprovação documental de que o Teste Hidrostático-TH tenha sido realizado na fase de fabricação, se aplicará o disposto a seguir:
a)para equipamentos fabricados ou importados a partir da vigência desta NR, o TH deve ser feito durante a inspeção de segurança inicial;
b)para equipamentos em operação antes da vigência desta NR, a critério do PH, o TH deve ser realizado na próxima inspeção de segurança periódica.
13.5.4.4 Os vasos de pressão categorias IV ou V de fabricação em série, certificados pelo Instituto Nacional de Metrologia, Qualidade e Tecnologia – INMETRO, que possuam válvula de segurança calibrada de fábrica ficam dispensados da inspeção inicial e da documentação referida no item 13.5.1.6, alínea “0, desde que instalados de acordo com as recomendações do fabricante.
13.5.4.4.1 Deve ser anotada no Registro de Segurança a data da instalação do vaso de pressão a partir da qual se inicia a contagem do prazo para a inspeção de segurança periódica.

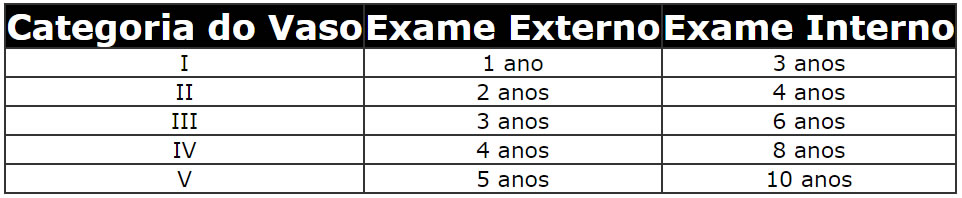

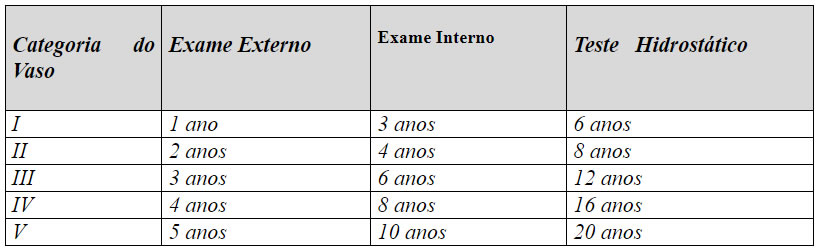

13.5.4.5 A inspeção de segurança periódica, constituída por exames externo e interno, deve obedecer aos seguintes prazos máximos estabelecidos a seguir:
a)para estabelecimentos que não possuam SPIE, conforme citado no Anexo II:

b)para estabelecimentos que possuam SPIE, conforme citado no Anexo II, consideradas as tolerâncias nele previstas:

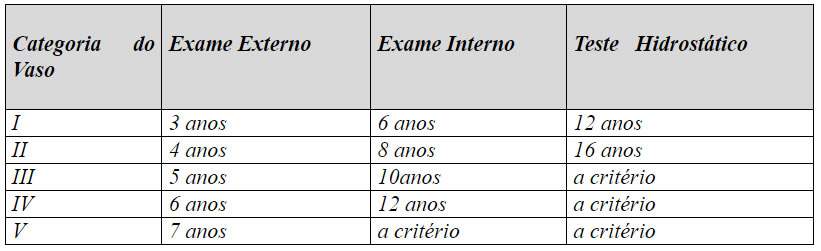

Categoria do Vaso Exame Externo Exame Interno
I 3 anos 6 anos
II 4 anos 8 anos
III 5 anos 10 anos
IV 6 anos 12 anos
V 7 anos a critério

13.5.4.6 Vasos de pressão que não permitam acesso visual para o exame interno ou externo por impossibilidade física devem ser submetidos alternativamente a outros exames não destrutivos e metodologias de avaliação da integridade, a critério do PH, baseados em normas e códigos aplicáveis à identificação de mecanismos de deterioração.
13.5.4.7 Vasos de pressão com enchimento interno ou com catalisador podem ter a periodicidade de exame interno ampliada, de forma a coincidir com a época da substituição de enchimentos ou de catalisador, desde que esta ampliação seja precedida de estudos conduzidos por PH ou por grupo multidisciplinar por ele coordenado, baseados em normas e códigos aplicáveis, onde sejam implementadas tecnologias alternativas para a avaliação da sua integridade estrutural.
13.5.4.8 Vasos de pressão com temperatura de operação inferior a 0 ºC (zero grau Celsius) e que operem em condições nas quais a experiência mostre que não ocorre deterioração devem ser submetidos a exame interno a cada 20 (vinte) anos e exame externo a cada 2 (dois) anos.
13.5.4.9 As válvulas de segurança dos vasos de pressão devem ser desmontadas, inspecionadas e calibradas com prazo adequado à sua manutenção, porém, não superior ao previsto para a inspeção de segurança periódica interna dos vasos de pressão por elas protegidos.
13.5.4.10 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:
a)sempre que o vaso de pressão for danificado por acidente ou outra ocorrência que comprometa sua segurança;
b)quando o vaso de pressão for submetido a reparo ou alterações importantes, capazes de alterar sua condição de segurança;
c)antes do vaso de pressão ser recolocado em funcionamento, quando permanecer inativo por mais de 12 (doze) meses;
d)quando houver alteração do local de instalação do vaso de pressão, exceto para vasos móveis.
13.5.4.11 A inspeção de segurança deve ser realizada sob a responsabilidade técnica de PH.
13.5.4.12 Imediatamente após a inspeção do vaso de pressão, deve ser anotada no Registro de Segurança a sua condição operacional, e, em até 60 (sessenta) dias, deve ser emitido o relatório, que passa a fazer parte da sua documentação, podendo este prazo ser estendido para 90 (noventa) dias em caso de parada geral de manutenção.
13.5.4.13 O relatório de inspeção, mencionado no item
13.5.1.6, alínea “e”, deve ser elaborado em páginas numeradas, contendo no mínimo:
a)identificação do vaso de pressão;
b)fluidos de serviço e categoria do vaso de pressão;
c)tipo do vaso de pressão;
d)data de início e término da inspeção;
e)tipo de inspeção executada;
f)descrição dos exames e testes executados;
g)resultado das inspeções e intervenções executadas;
h)parecer conclusivo quanto a integridade do vaso de pressão até a próxima inspeção;
i)recomendações e providências necessárias;
j)data prevista para a próxima inspeção;
k)nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.5.4.14 Sempre que os resultados da inspeção determinarem alterações das condições de projeto, a placa de identificação e a documentação do prontuário devem ser atualizadas.
13.5.4.15 As recomendações decorrentes da inspeção devem ser implementadas pelo empregador, com a determinação de prazos e responsáveis pela sua execução.
13.6 Tubulações
13.6.1 Tubulações – Disposições Gerais
13.6.1.1 As empresas que possuem tubulações e sistemas de tubulações enquadradas nesta NR devem possuir um programa e um plano de inspeção que considere, no mínimo, as variáveis, condições e premissas descritas abaixo:
a)os fluidos transportados;
b)a pressão de trabalho;
c)a temperatura de trabalho;
d)os mecanismos de danos previsíveis;
e)as consequências para os trabalhadores, instalações e meio ambiente trazidas por possíveis falhas das tubulações.
13.6.1.2 As tubulações ou sistemas de tubulação devem possuir dispositivos de segurança conforme os critérios do código de projeto utilizado, ou em atendimento às recomendações de estudo de análises de cenários de falhas.
13.6.1.3 As tubulações ou sistemas de tubulação devem possuir indicador de pressão de operação, conforme definido no projeto de processo e instrumentação.
13.6.1.4 Todo estabelecimento que possua tubulações, sistemas de tubulação ou linhas deve ter a seguinte documentação devidamente atualizada:
a)especificações aplicáveis às tubulações ou sistemas, necessárias ao planejamento e execução da sua inspeção;
b)fluxograma de engenharia com a identificação da linha e seus acessórios;
c)PAR em conformidade com os itens 13.3.6 e 13.3.7;
d)relatórios de inspeção em conformidade com o item 13.6.3.9.
13.6.1.5 Os documentos referidos no item 13.6.1.4, quando inexistentes ou extraviados, devem ser reconstituídos pelo empregador, sob a responsabilidade técnica de um PH.
13.6.1.6 A documentação referida no item 13.6.1.4 deve estar sempre à disposição para fiscalização pela autoridade competente do Órgão Regional do Ministério do Trabalho e Emprego, e para consulta pelos operadores, pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo, ainda, o empregador assegurar o acesso a essa documentação à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado.
13.6.2 Segurança na operação de tubulações
13.6.2.1 Os dispositivos de indicação de pressão da tubulação devem ser mantidos em boas condições operacionais.
13.6.2.2 As tubulações de vapor e seus acessórios devem ser mantidos em boas condições operacionais, de acordo com um plano de manutenção elaborado pelo estabelecimento.
13.6.2.3 As tubulações e sistemas de tubulação devem ser identificáveis segundo padronização formalmente instituída pelo estabelecimento, e sinalizadas conforme a NR-26.
13.6.3 Inspeção periódica de tubulações
13.6.3.1 Deve ser realizada inspeção de segurança inicial nas tubulações.
13.6.3.2 As tubulações devem ser submetidas à inspeção de segurança periódica.
13.6.3.3 Os intervalos de inspeção das tubulações devem atender aos prazos máximos da inspeção interna do vaso ou caldeira mais crítica a elas interligadas, podendo ser ampliados pelo programa de inspeção elaborado por PH, fundamentado tecnicamente com base em mecanismo de danos e na criticidade do sistema, contendo os intervalos entre estas inspeções e os exames que as compõem, desdeque essa ampliação não ultrapasse o intervalo máximo de 100% (cem por cento) sobre o prazo da inspeção interna, limitada a 10 (dez) anos.
13.6.3.4 Os intervalos de inspeção periódica da tubulação não podem exceder os prazos estabelecidos em seu programa de inspeção, consideradas as tolerâncias permitidas para as empresas com SPIE.
13.6.3.5 O programa de inspeção pode ser elaborado por tubulação, linha ou por sistema, a critério de PH, e, no caso de programação por sistema, o intervalo a ser adotado deve ser correspondente ao da sua linha mais crítica.
13.6.3.6 As inspeções periódicas das tubulações devem ser constituídas de exames e análises definidas por PH, que permitam uma avaliação da sua integridade estrutural de acordo com normas e códigos aplicáveis.
13.6.3.6.1 No caso de risco à saúde e à integridade física dos trabalhadores envolvidos na execução da inspeção, a linha deve ser retirada de operação.
13.6.3.7 Deve ser realizada inspeção extraordinária nas seguintes situações:
a)sempre que a tubulação for danificada por acidente ou outra ocorrência que comprometa a segurança dos trabalhadores;
b)quando a tubulação for submetida a reparo provisório ou alterações significativas, capazes de alterar sua capacidade de contenção de fluído;
c)antes da tubulação ser recolocada em funcionamento, quando permanecer inativa por mais de 24 (vinte e quatro) meses.
13.6.3.8 A inspeção periódica de tubulações deve ser executada sob a responsabilidade técnica de PH.
13.6.3.9 Após a inspeção de cada tubulação, sistema de tubulação ou linha, deve ser emitido um relatório de inspeção, com páginas numeradas, que passa a fazer parte da sua documentação, e deve conter no mínimo:
a)identificação da(s) linha(s) ou sistema de tubulação;
b)fluidos de serviço da tubulação, e respectivas temperatura e pressão de operação;
c)data de início e término da inspeção;
d)tipo de inspeção executada;
e)descrição dos exames executados;
f)resultado das inspeções;
g)parecer conclusivo quanto à integridade da tubulação, do sistema de tubulação ou da linha até a próxima inspeção;
h)recomendações e providências necessárias;
i)data prevista para a próxima inspeção;
j)nome legível, assinatura e número do registro no conselho profissional do PH e nome legível e assinatura de técnicos que participaram da inspeção.
13.6.3.9.1 O prazo para emissão desse relatório é de até 30 (trinta) dias para linhas individuais e de até 90 (noventa) dias para sistemas de tubulação.
13.6.3.10 As recomendações decorrentes da inspeção devem ser implementadas pelo empregador, com a determinação de prazos e responsáveis pela sua execução.
Glossário
Abertura escalonada de válvulas de segurança – condição de calibração diferenciada da pressão de abertura de múltiplas válvulas de segurança, prevista no código de projeto do equipamento por elas protegido, onde podem ser estabelecidos valores de abertura acima da PMTA, consideradas as vazões necessárias para o alívio da sobrepressão em cenários distintos.
Adequação ao uso – estudo conceitual multidisciplinar de engenharia, baseado em códigos ou normas, como o API 579-1/ASME FFS-1 – Fitness – for – Service, usado para determinar se um equipamento com desgaste conhecido estará apto a operar com segurança por determinado tempo.
Alteração – mudança no projeto original do fabricante que promova alteração estrutural ou de parâmetros operacionais significativos definidos por PH, ou afete a capacidade de reter pressão ou possa comprometer a segurança de caldeiras, vasos de pressão e tubulações.
Avaliação ou inspeção de integridade – conjunto de estratégias e técnicas utilizadas na avaliação detalhada da condição física de um equipamento.
Caldeira de fluido térmico – caldeira utilizada para aquecimento de um fluido no estado líquido, chamado de fluido térmico, sem vaporizá-lo.
Caldeiras de recuperação de álcalis – caldeiras a vapor que utilizam como combustível principal o licor negro oriundo do processo de fabricação de celulose, realizando a recuperação de químicos e geração de energia.
Código de projeto – conjunto de normas e regras que estabelece os requisitos para o projeto, construção, montagem, controle de qualidade da fabricação e inspeção de equipamentos.
Códigos de pós-construção – compõe-se de normas ou recomendações práticas de avaliação da integridade estrutural de equipamentos durante a sua vida útil.
Construção – processo que inclui projeto, especificação de material, fabricação, inspeção, exame, teste e avaliação de conformidade de caldeiras, vasos de pressão e tubulações.
Controle da qualidade – conjunto de ações destinadas a verificar e atestar a conformidade de caldeiras, vasos de pressão e suas tubulações de interligação nas etapas de fabricação, montagem ou manutenção. As ações abrangem o acompanhamento da execução da soldagem, materiais utilizados e realização de exames e testes tais como: líquido penetrante, partículas magnéticas, ultrassom, visual, testes de pressão, radiografia, emissão acústica e correntes parasitas.
Dispositivo Contra Bloqueio Inadvertido – DCBI – meio utilizado para evitar que bloqueios inadvertidos impeçam a atuação de dispositivos de segurança.
Dispositivos de segurança – dispositivos ou componentes que protegem um equipamento contra sobrepressão manométrica, independente da ação do operador e de acionamento por fonte externa de energia.
Duto – tubulação projetada por códigos específicos, destinada à transferência de fluidos entre unidades industriais de estabelecimentos industriais distintos ou não, ocupando áreas de terceiros.
Empregador – empresa individual ou coletiva, que, assumindo os riscos da atividade econômica, admite, assalaria e dirige a prestação pessoal de serviços; equiparam-se ao empregador os profissionais liberais, as instituições de beneficência, as associações recreativas ou outras instituições sem fins lucrativos, que admitem trabalhadores como empregados.
Enchimento interno – materiais inseridos no interior dos vasos de pressão com finalidades específicas e período de vida útil determinado, tipo catalisador, recheio, peneira molecular, e carvão ativado. Bandejas e acessórios internos não configuram enchimento interno.
Especificação da tubulação – código alfanumérico que define a classe de pressão e os materiais dos tubos e acessórios das tubulações.
Exame – atividade conduzida por PH ou técnicos qualificados ou certificados, quando exigido por códigos ou normas, para avaliar se determinados produtos, processos ou serviços estão em conformidade com critérios especificados.
Exame externo – exame da superfície e de componentes externos de um equipamento, podendo ser realizado em operação, visando avaliar a sua integridade estrutural.
Exame interno – exame da superfície interna e de componentes internos de um equipamento, executado visualmente, com o emprego de ensaios e testes apropriados para avaliar sua integridade estrutural.
Fabricante – empresa responsável pela construção de caldeiras, vasos de pressão ou tubulações.
Fluxograma de engenharia (P&ID) – diagrama mostrando o fluxo do processo com os equipamentos, as tubulações e seus acessórios, e as malhas de controle de instrumentação.
Fluxograma de processo – diagrama de representação esquemática do processo de plantas industriais mostrando o percurso ou caminho percorrido pelos fluidos.
Força maior – todo acontecimento inevitável, em relação à vontade do empregador, e para a realização do qual este não concorreu, direta ou indiretamente. A imprevidência do empregador exclui a razão de força maior.
Gerador de vapor – equipamentos destinados a produzir vapor sob pressão superior à atmosférica, sem acumulação e não enquadrados em códigos de vasos de pressão.
Inspeção de segurança extraordinária – inspeção realizada devido a ocorrências que possam afetar a condição física do equipamento, tais como hibernação prolongada, mudança de locação, surgimento de deformações inesperadas, choques mecânicos de grande impacto ou vazamentos, entre outros, envolvendo caldeiras, vasos de pressão e tubulações, com abrangência definida por PH.
Inspeção de segurança inicial – inspeção realizada no equipamento novo, montado no local definitivo de instalação e antes de sua entrada em operação.
Inspeção de segurança periódica – inspeções realizadas durante a vida útil de um equipamento, com critérios e periodicidades determinados por PH, respeitados os intervalos máximos estabelecidos nesta Norma.
Instrumentos de monitoração ou de controle – dispositivos destinados à monitoração ou controle das variáveis operacionais dos equipamentos a partir da sala de controle ou do próprio equipamento.
Integridade estrutural – conjunto de propriedades e características físicas necessárias para que um equipamento ou item desempenhe com segurança e eficiência as funções para as quais foi projetado.
Linha – trecho de tubulação individualizado entre dois pontos definidos e que obedece a uma única especificação de materiais, produtos transportados, pressão e temperatura de projeto.
Manutenção preditiva – manutenção com ênfase na predição da falha e em ações baseadas na condição do equipamento para prevenir a falha ou degradação do mesmo.
Manutenção preventiva – manutenção realizada a intervalos predeterminados ou de acordo com critérios prescritos, e destinada a reduzir a probabilidade de falha ou a degradação do funcionamento de um componente.
Máquinas de fluido – aquela que tem como função principal intercambiar energia com um fluido que as atravessa.
Mecanismos de danos – conjunto de fatores que causam degradação nos equipamentos e componentes.
Pacote de máquina – conjunto de equipamentos e dispositivos integrantes de sistemas auxiliares de máquinas de fluido para fins de arrefecimento, lubrificação ou selagem.
Pessoal qualificado – profissional com conhecimentos e habilidades que permitam exercer determinadas tarefas, e certificado quando exigível por código ou norma.
Placa de identificação – placa contendo dados do equipamento de acordo com os requisitos estabelecidos nesta NR, fixada em local visível.
Plano de inspeção – descrição das atividades, incluindo os exames e testes a serem realizados, necessárias para avaliar as condições físicas de caldeiras, vasos de pressão e tubulações, considerando o histórico dos equipamentos e os mecanismos de danos previsíveis.
Pressão máxima de trabalho admissível (PMTA) – é o maior valor de pressão a que um equipamento pode ser submetido continuamente, de acordo com o código de projeto, a resistência dos materiais utilizados, as dimensões do equipamento e seus parâmetros operacionais.
Programa de inspeção – cronograma contendo, entre outros dados, as datas das inspeções de segurança periódicas a serem realizadas.
Projetos de alteração ou reparo – PAR – projeto realizado por ocasião de reparo ou alteração que implica em intervenção estrutural ou mudança de processo significativa em caldeiras, vasos de pressão e tubulações.
Projeto alternativo de instalação – projeto concebido para minimizar os impactos de segurança para o trabalhador quando as instalações não estiverem atendendo a determinado item desta NR.
Projeto de instalação – projeto contendo o posicionamento dos equipamentos e sistemas de segurança dentro das instalações e, quando aplicável, os acessos aos acessórios dos mesmos (vents, drenos, instrumentos). Integra o projeto de instalação o inventário de válvulas de segurança com os respectivos DCBI e equipamentos protegidos.
Prontuário – conjunto de documentos e registros do projeto de construção, fabricação, montagem, inspeção e manutenção dos equipamentos.
Recipientes móveis – vasos de pressão que podem ser movidos dentro de uma instalação ou entre instalações e que não podem ser enquadrados como transportáveis.
Recipientes transportáveis – recipientes projetados e construídos para serem transportados pressurizados.
Registro de Segurança – registro da ocorrência de inspeções ou de anormalidades durante a operação de caldeiras e vasos de pressão, executado por PH ou por pessoal de operação, inspeção ou manutenção diretamente envolvido com o fato gerador da anotação.
Relatórios de inspeção – registro formal dos resultados das inspeções realizadas nos equipamentos com laudo conclusivo. Reparo – intervenção realizada para correção de danos, defeitos ou avarias em equipamentos e seus componentes, visando restaurar a condição do projeto de construção.
Sistema de iluminação de emergência – sistema destinado a prover a iluminação necessária ao acesso seguro a um equipamento ou instalação na inoperância dos sistemas principais destinados a tal fim.
Sistema de intertravamento de caldeira – sistema de gerenciamento das atividades de dois ou mais dispositivos ou instrumentos de proteção, monitorado por interface de segurança.
Sistema de tubulação – conjunto integrado de linhas e tubulações que exerce uma função de processo, ou que foram agrupadas para fins de inspeção, com características técnicas e de processo semelhantes.
SPIE – Serviço Próprio de Inspeção de Equipamentos.
Teste de estanqueidade – tipo de teste de pressão realizado com a finalidade de atestar a capacidade de retenção de fluido, sem vazamentos, em equipamentos, tubulações e suas conexões, antes de sua entrada ou reentrada em operação.
Teste hidrostático – TH – tipo de teste de pressão com fluido incompressível, executado com o objetivo de avaliar a integridade estrutural dos equipamentos e o rearranjo de possíveis tensões residuais, de acordo com o código de projeto.
Tubulações – conjunto de linhas, incluindo seus acessórios, projetadas por códigos específicos, destinadas ao transporte de fluidos entre equipamentos de uma mesma unidade de uma empresa dotada de caldeiras ou vasos de pressão.
Unidades de processo – conjunto de equipamentos e interligações de uma unidade fabril destinada a transformar matérias primas em produtos.
Vasos de pressão – são reservatórios projetados para resistir com segurança a pressões internas diferentes da pressão atmosférica, ou submetidos à pressão externa, cumprindo assim a sua função básica no processo no qual estão inseridos; para efeitos desta NR, estão incluídos:
a)permutadores de calor, evaporadores e similares;
b)vasos de pressão ou partes sujeitas à chama direta que não estejam dentro do escopo de outras NR, nem dos itens 13.2.2 e 13.2.1, alínea “a)” desta NR;
c)vasos de pressão encamisados, incluindo refervedores e reatores;
d)autoclaves e caldeiras de fluido térmico.
Vida remanescente – estimativa do tempo restante de vida de um equipamento ou acessório, executada durante avaliações de sua integridade, em períodos pré-determinados.
Vida útil – tempo de vida estimado na fase de projeto para um equipamento ou acessório.
Volume – volume interno útil do vaso de pressão, excluindo o volume dos acessórios internos, de enchimentos ou de catalisadores.
Anexo I – Capacitação de Pessoal
A.Caldeiras
A1 Condições Gerais
A1.1 Para efeito desta NR, será considerado operador de caldeira aquele que satisfizer uma das seguintes condições:
a)possuir certificado de Treinamento de Segurança na Operação de Caldeiras e comprovação de estágio prático conforme item
A1.5 deste Anexo;
b)possuir certificado de Treinamento de Segurança na Operação de Caldeiras previsto na NR 13 aprovada pela Portaria SSMT nº 02, de 08 de maio de 1984 ou na Portaria SSST nº 23, de 27 de dezembro de 1994.
A1.2 O pré-requisito mínimo para participação como aluno, no Treinamento de Segurança na Operação de Caldeiras é o atestado de conclusão do ensino fundamental.
A1.3 O Treinamento de Segurança na Operação de Caldeiras deve, obrigatoriamente:
a)ser supervisionado tecnicamente por PH;
b)ser ministrado por profissionais capacitados para esse fim;
c)obedecer, no mínimo, ao currículo proposto no item A2 deste Anexo.
A1.4 Os responsáveis pela promoção do Treinamento de Segurança na Operação de Caldeiras estarão sujeitos ao impedimento de ministrar novos cursos, bem como a outras sanções legais cabíveis, no caso de inobservância do disposto no item A1.3 deste Anexo.
A1.5 Todo operador de caldeira deve cumprir um estágio prático, na operação da própria caldeira que irá operar, o qual deverá ser supervisionado, documentado e ter duração mínima de:
a)caldeiras da categoria A: 80 (oitenta) horas;
b)caldeiras da categoria B: 60 (sessenta) horas;
c)caldeiras da categoria C: 40 (quarenta) horas.
A1.6 O estabelecimento onde for realizado estágio prático supervisionado previsto nesta NR deve informar, quando requerido pela representação sindical da categoria profissional predominante no estabelecimento:
a)período de realização do estágio;
b)entidade, empregador ou profissional responsável pelo Treinamento de Segurança na Operação de Caldeira ou Unidade de Processo;
c)relação dos participantes do estágio.
A1.7 Deve ser realizada capacitação para reciclagem dos trabalhadores envolvidos direta ou indiretamente com a operação das instalações sempre que nelas ocorrerem modificações significativas na operação de equipamentos pressurizados ou troca de métodos, processos e organização do trabalho.
A2 Currículo Mínimo para Treinamento de Segurança na Operação de Caldeiras.
1.Noções de grandezas físicas e unidades. Carga horária: 4 (quatro) horas
1.1.Pressão
1.1.1.Pressão atmosférica
1.1.2.Pressão interna de um vaso
1.1.3.Pressão manométrica, pressão relativa e pressão absoluta
1.1.4.Unidades de pressão
1.2.Calor e temperatura
1.2.1.Noções gerais: o que é calor, o que é temperatura
1.2.2.Modos de transferência de calor
1.2.3.Calor específico e calor sensível
1.2.4.Transferência de calor a temperatura constante
1.2.5.Vapor saturado e vapor superaquecido
1.2.6.Tabela de vapor saturado
2.Caldeiras – considerações gerais. Carga horária: 8 (oito) horas
2.1.Tipos de caldeiras e suas utilizações
2.2.Partes de uma caldeira
2.2.1.Caldeiras flamotubulares
2.2.2.Caldeiras aquatubulares
2.2.3.Caldeiras elétricas
2.2.4.Caldeiras a combustíveis sólidos
2.2.5.Caldeiras a combustíveis líquidos
2.2.6.Caldeiras a gás
2.2.7.Queimadores
2.3. Instrumentos e dispositivos de controle de caldeiras
2.3.1.Dispositivo de alimentação
2.3.2.Visor de nível
2.3.3.Sistema de controle de nível
2.3.4.Indicadores de pressão
2.3.5.Dispositivos de segurança
2.3.6.Dispositivos auxiliares
2.3.7.Válvulas e tubulações
2.3.8.Tiragem de fumaça
3.Operação de caldeiras. Carga horária: 12 (doze) horas
3.1.Partida e parada
3.2.Regulagem e controle
3.2.1.de temperatura
3.2.2.de pressão
3.2.3.de fornecimento de energia
3.2.4.do nível de água
3.2.5.de poluentes
3.3.Falhas de operação, causas e providências
3.4.Roteiro de vistoria diária
3.5.Operação de um sistema de várias caldeiras
3.6.Procedimentos em situações de emergência
4.Tratamento de água e manutenção de caldeiras. Carga horária: 8 (oito) horas
4.1.Impurezas da água e suas conseqüências
4.2.Tratamento de água
4.3.Manutenção de caldeiras
5.Prevenção contra explosões e outros riscos. Carga horária: 4 (quatro) horas
5.1.Riscos gerais de acidentes e riscos à saúde
5.2.Riscos de explosão
6.Legislação e normalização. Carga horária: 4 (quatro) horas
6.1.Normas Regulamentadoras
6.2.Norma Regulamentadora 13 – NR-13
B.Vasos de Pressão
B1 Condições Gerais
B1.1A operação de unidades de processo que possuam vasos de pressão de categorias I ou II deve ser efetuada por profissional com Treinamento de Segurança na Operação de Unidades de Processos.
B1.2 Para efeito desta NR será considerado profissional com Treinamento de Segurança na Operação de Unidades de Processo aquele que satisfizer uma das seguintes condições:
a)possuir certificado de Treinamento de Segurança na Operação de Unidades de Processo expedido por instituição competente para o treinamento;
b)possuir experiência comprovada na operação de vasos de pressão das categorias I ou II de pelo menos 2 (dois) anos antes da vigência da NR13 aprovada pela Portaria SSST nº 23, de 27 de dezembro de 1994.
B1.3 O pré-requisito mínimo para participação, como aluno, no Treinamento de Segurança na Operação de Unidades de Processo é o atestado de conclusão do ensino fundamental.
B1.4 O Treinamento de Segurança na Operação de Unidades de Processo deve obrigatoriamente:
a)ser supervisionado tecnicamente por PH;
b)ser ministrado por profissionais capacitados para esse fim;
c)obedecer, no mínimo, ao currículo proposto no item B2 deste Anexo.
B1.5 Os responsáveis pela promoção do Treinamento de Segurança na Operação de Unidades de Processo estarão sujeitos ao impedimento de ministrar novos cursos, bem como a outras sanções legais cabíveis, no caso de inobservância do disposto no item B1.4.
B1.6 Todo profissional com Treinamento de Segurança na Operação de Unidades de Processo deve cumprir estágio prático, supervisionado, na operação de vasos de pressão de 300 (trezentas) horas para o conjunto de todos os vasos de pressão de categorias I ou II.
B2 Currículo Mínimo para Treinamento de Segurança na Operação de Unidades de Processo.
1.Noções de grandezas físicas e unidades. Carga horária: 4 (quatro) horas
1.1.Pressão
1.1.1.Pressão atmosférica
1.1.2.Pressão interna de um vaso
1.1.3.Pressão manométrica, pressão relativa e pressão absoluta
1.1.4.Unidades de pressão
1.2.Calor e temperatura
1.2.1.Noções gerais: o que é calor, o que é temperatura
1.2.2.Modos de transferência de calor
1.2.3.Calor específico e calor sensível
1.2.4.Transferência de calor a temperatura constante
1.2.5.Vapor saturado e vapor superaquecido
2.Equipamentos de processo. Carga horária estabelecida de acordo com a complexidade da unidade, mantendo um mínimo de 4 (quatro) horas por item, onde aplicável
2.1.Trocadores de calor
2.2.Tubulação, válvulas e acessórios
2.3.Bombas
2.4.Turbinas e ejetores
2.5.Compressores
2.6.Torres, vasos, tanques e reatores
2.7.Fornos
2.8.Caldeiras
3.Eletricidade. Carga horária: 4 (quatro) horas
4.Instrumentação. Carga horária: 8 (oito) horas
5.Operação da unidade. Carga horária: estabelecida de acordo com a complexidade da unidade
5.1.Descrição do processo
5.2.Partida e parada
5.3.Procedimentos de emergência
5.4.Descarte de produtos químicos e preservação do meio ambiente
5.5.Avaliação e controle de riscos inerentes ao processo
5.6.Prevenção contra deterioração, explosão e outros riscos
6.Primeiros socorros. Carga horária: 8 (oito) horas
7.Legislação e normalização. Carga horária: 4 (quatro) horas
Anexo II – Requisitos para Certificação de Serviço Próprio de Inspeção de Equipamentos – SPIE
Antes de colocar em prática os períodos especiais entre inspeções, estabelecidos nos itens 13.4.4.5 e 13.5.4.5, alínea “b)” desta NR, os “Serviços Próprios de Inspeção de Equipamentos” da empresa, organizados na forma de setor, seção, departamento, divisão, ou equivalente, devem ser certificados por Organismos de Certificação de Produto – OCP acreditados pelo INMETRO, que verificarão por meio de auditorias programadas o atendimento aos seguintes requisitos mínimos expressos nas alíneas “a” a “h”.
a)existência de pessoal próprio da empresa onde estão instalados caldeiras ou vasos de pressão, com dedicação exclusiva a atividades de inspeção, avaliação de integridade e vida residual, com formação, qualificação e treinamento compatíveis com a atividade proposta de preservação da segurança;
b)mão de obra contratada para ensaios não destrutivos certificada segundo regulamentação vigente e, para outros serviços de caráter eventual, selecionada e avaliada segundo critérios semelhantes ao utilizado para a mão de obra própria;
c)serviço de inspeção de equipamentos proposto com um responsável pelo seu gerenciamento formalmente designado para esta função;
d)existência de pelo menos 1 (um) PH;
e)existência de condições para manutenção de arquivo técnico atualizado, necessário ao atendimento desta NR, assim como mecanismos para distribuição de informações quando requeridas;
f)existência de procedimentos escritos para as principais atividades executadas;
g)existência de aparelhagem condizente com a execução das atividades propostas;
h)cumprimento mínimo da programação de inspeção.
A certificação de SPIE e a sua manutenção estão sujeitas a Regulamento específico do INMETRO.

Sumário (Alteração dada pela Portaria MTE 594/2014).
• 13.1 Caldeiras a vapor – disposições gerais
• 13.2 Instalação de caldeiras a vapor
• 13.3 Segurança na operação de caldeiras
• 13.4 Segurança na manutenção de caldeiras
• 13.5 Inspeção de segurança de caldeiras
• 13.6 Vasos de pressão – disposições gerais
• 13.7 Instalação de vasos de pressão
• 13.8 Segurança na operação de vasos de pressão
• 13.9 Segurança na manutenção de vasos de pressão
• 13.10 Inspeção de segurança de vasos de pressão
• ANEXOS
13.1 Caldeiras a vapor – disposições gerais
13.1.1 Caldeiras a vapor são equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, excetuando-se os refervedores e equipamentos similares utilizados em unidades de processo.
13.1.2 Para efeito desta NR, considera-se “Profissional Habilitado” aquele que tem competência legal para o exercício da profissão de engenheiro na atividades referentes a projeto de construção, acompanhamento operação e manutenção, inspeção e supervisão de inspeção de caldeiras e vasos de pressão, em conformidade com a regulamentação profissional vigente no País.
13.1.3 Pressão Máxima de Trabalho Permitida – PMTP ou Pressão Máxima de Trabalho Admissível – PMTA é o maior valor de pressão compatível com o código de projeto, a resistência dos materiais utilizados, as dimensões do equipamento e seus parâmetros operacionais.
13.1.4 Constitui risco grave e iminente a falta de qualquer um dos seguintes itens:
a) válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA; (113.071-4)
b) instrumento que indique a pressão do vapor acumulado; (113.072-2)
c) injetor ou outro meio de alimentação de água, independente do sistema principal, em caldeiras combustível sólido; (113.073-0)
d) sistema de drenagem rápida de água, em caldeiras de recuperação de álcalis; (113.074-9)
e) sistema de indicação para controle do nível de água ou outro sistema que evite o superaquecimento por alimentação deficiente. (113.075-7)
13.1.5 Toda caldeira deve ter afixada em seu corpo, em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações: (113.001-3 / I2)
a) fabricante;
b) número de ordem dado pelo fabricante da caldeira;
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático;
f) capacidade de produção de vapor;
g) área de superfície de aquecimento;
h) código de projeto e ano de edição.
13.1.5.1 Além da placa de identificação, devem constar, em local visível, a categoria da caldeira, conforme definida no subitem 13.1.9 desta NR, e seu número ou código de identificação.
13.1.6 Toda caldeira deve possuir, no estabelecimento onde estive instalada, a seguinte documentação, devidamente atualizada:
a) “Prontuário da Caldeira”, contendo as seguintes informações: (113.002-1 / I3)
– código de projeto e ano de edição;
– especificação dos materiais;
– procedimentos utilizados na fabricação, montagem, inspeção final e determinação da PMTA;
– conjunto de desenhos e demais dados necessários para o monitoramento da vida útil da caldeira;
– características funcionais;
– dados dos dispositivos de segurança;
– ano de fabricação;
– categoria da caldeira;
b) “Registro de Segurança”, em conformidade com o subitem 13.1.7; (113.003-0 / I4)
c) “Projeto de Instalação”, em conformidade com o item 13.2; (113.004-8 / I4)
d) “Projetos de Alteração ou Reparo”, em conformidade com os subitens 13.4.2 e 13.4.3; (113.005-6 / I4)
e) “Relatórios de Inspeção”, em conformidade com os subitens 13.5.11, 13.5.12 e 13.5.13.
13.1.6.1 Quando inexistente ou extraviado, o “Prontuário da Caldeira” deve ser reconstituído pelo proprietário, com responsabilidade técnica do fabricante ou de “Profissional Habilitado”, citado no subitem 13.1.2, sendo imprescindível a reconstituição das características funcionais, dos dados dos dispositivos de segurança e dos procedimentos para determinação da PMTA. (113.006-4 / I3)
13.1.6.2 Quando a caldeira for vendida ou transferida de estabelecimento, os documentos mencionados nas alíneas “a”, “d”, e “e” do subitem 13.1.6 devem acompanhá-la.
13.1.6.3 O proprietário da caldeira deverá apresentar, quando exigido pela autoridade competente do órgão regional do Ministério do Trabalho, a documentação mencionada no subitem 13.1.6. (113.007-2 / I4)
13.1.7 O “Registro de Segurança” deve ser constituído de livro próprio, com páginas numeradas, ou outro sistema equivalente onde serão registradas:
a) todas as ocorrências importantes capazes de influir nas condições de segurança da caldeira;
b) as ocorrências de inspeções de segurança periódicas e extraordinárias, devendo constar o nome legível e assinatura de “Profissional Habilitado”, citado no subitem 13.1.2, e de operador de caldeira presente na ocasião da inspeção.
13.1.7.1. Caso a caldeira venha a ser considerada inadequada para uso, o “Registro de Segurança” deve conter tal informação e receber encerramento formal. (113.008-0 / I4)
13.1.8 A documentação referida no subitem 13.1.6 deve estar sempre à disposição para consulta dos operadores, do pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – Cipa, devendo o proprietário assegurar pleno acesso a essa documentação. (113.009-9 / I3)
13.1.9 Para os propósitos desta NR, as caldeiras são classificadas em 3 (três) categorias, conforme segue:
a) caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1960 KPa (19.98 Kgf/cm2);
b) caldeiras da categoria C são aquelas cuja pressão de operação é igual ou inferior a 588 KPa (5.99 Kgf/cm2) e o volume interno é igual ou inferior a 100 (cem) litros;
c) caldeiras da categoria B são todas as caldeiras que não se enquadram nas categorias anteriores.
13.2 Instalação de caldeiras a vapor
13.2.1 A autoria do “Projeto de Instalação” de caldeiras a vapor, no que concerne ao atendimento desta NR, é de responsabilidade de “Profissional Habilitado”, conforme citado no subitem 13.1.2, e deve obedecer aos aspectos de segurança, saúde e meio ambiente previstos nas Normas Regulamentados, convenções e disposições legais aplicáveis.
13.2.2 As caldeiras de qualquer estabelecimento devem ser instaladas em “Casa de Caldeiras” ou em local específico para tal fim, denominado “Área de Caldeiras”.
13.2.3 Quando a caldeira for instalada em ambiente aberto, a “Área de Caldeiras” deve satisfazer aos seguintes requisitos:
a) estar afastada de, no mínimo, 3,00m (três metros) de: (113.010-2 / I4)
– outras instalações do estabelecimento;
– de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2000 (dois mil) litros de capacidade;
– do limite de propriedade de terceiros;
– do limite com as vias públicas;
b) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas e dispostas em direções distintas;
c) dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas; (113.011-0 / I4)
d) ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão, para fora da área de operação atendendo às normas ambientais vigentes;
e) dispor de iluminação conforme normas oficiais vigentes; 113.012-9 / I4)
f) ter sistema de iluminação de emergência caso operar à noite.
13.2.4 Quando a caldeira estiver instalada em ambiente fechado, a “Casa de Caldeiras” deve satisfazer os seguintes requisitos: (Redação dada pela Portaria SIT 57/2008).
a) constituir prédio separado, construído de material resistente ao fogo, podendo ter apenas uma parede adjacente a outras instalações do estabelecimento, porém com as outras paredes afastadas de, no mínimo, 3,00m (três metros) de outras instalações, do limite de propriedade de terceiros, do limite com as vias públicas e de depósitos de combustíveis, excetuando-se reservatórios para partida com até 2 (dois) mil litros de capacidade; (113.013-7 / I4)
b) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas e dispostas em direções distintas;
c) dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas;
d) dispor de sensor para detecção de vazamento de gás quando se tratar de caldeira a combustível gasoso.
e) não ser utilizada para qualquer outra finalidade;
f) dispor de acesso fácil e seguro, necessário à operação e à manutenção da caldeira, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas; (113.014-5 / I3)
g) ter sistema de captação e lançamento dos gases e material particulado, provenientes da combustão para fora da área de operação, atendendo às normas ambientais vigentes;
h) dispor de iluminação conforme normas oficiais vigentes e ter sistema de iluminação de emergência.
13.2.5 Constitui risco grave e iminente o não atendimento aos seguintes requisitos:
a) para todas as caldeiras instaladas em ambiente aberto, as alíneas “b” , “d” e “f” do subitem 13.2.3 desta NR;
b) para as caldeiras da categoria “A” instaladas em ambientes fechados, as alíneas “a”, “b”, “c”, “d”, “e”, “g” e “h” do subitem 13.2.4 desta NR; (Redação dada pela Portaria SIT 57/2008).
c) para caldeiras das categorias “B” e “C” instaladas em ambientes fechados, as alíneas “b”, “c”, “d”, “e”, “g” e “h” do subitem 13.2.4 desta NR; (Redação dada pela Portaria SIT 57/2008).
Redação Anterior:
b) para as caldeiras da categoria A instaladas em ambientes confinados, as alíneas “a”, “b”, “c”, “d”, “e”, “g” e “h” do subitem 13.2.4 desta NR;
c) para as caldeiras das categorias B e C instaladas em ambientes confinados, as alíneas “b”, “c”, “d”, “e”, “g” e “h” do subitem 13.2.4 desta NR.
13.2.6 Quando o estabelecimento não puder atender ao disposto nos subitens 13.2.3 ou 13.2.4, deverá ser elaborado “Projeto Alternativo de Instalação”, com medidas complementares de segurança que permitam a atenuação dos riscos.
13.2.6.1 O “Projeto Alternativo de Instalação” deve ser apresentado pelo proprietário da caldeira para obtenção de acordo com a representação sindical da categoria profissional
predominante no estabelecimento.
13.2.6.2 Quando não houver acordo, conforme previsto no subitem 13.2.6.1, a intermediação do órgão regional do MTb poderá ser solicitada por qualquer uma das partes, e, persistindo o impasse, a decisão caberá a esse órgão.
13.2.7 As caldeiras classificadas na categoria A deverão possuir painel de instrumentos instalados em sala de controle, construída segundo o que estabelecem as Normas Regulamentados aplicáveis. (113.015-3 / I4)
13.3 Segurança na operação de caldeiras
13.3.1 Toda caldeira deve possuir “Manual de Operação” atualizado, em língua portuguesa, em local de fácil acesso aos operadores, contendo no mínimo: (113.016-1 / I3)
a) procedimentos de partidas e paradas;
b) procedimentos e parâmetros operacionais de rotina;
c) procedimentos para situações de emergência;
d) procedimentos gerais de segurança, saúde e de preservação do meio ambiente.
13.3.2 Os instrumentos e controles de caldeiras devem ser mantidos calibrados e em boas condições operacionais, constituindo condição de risco grave e iminente o emprego de artifícios que neutralizem sistemas de controle e segurança da caldeira. (113.017-0 / I2)
13.3.3 A qualidade da água deve ser controlada e tratamentos devem ser implementados, quando necessários para compatibilizar suas propriedades físico-químicas com os parâmetros de operação da caldeira. (113.018-8 /I4)
13.3.4 Toda caldeira a vapor deve estar obrigatoriamente sob operação e controle de operador de caldeira, sendo que o não – atendimento a esta exigência caracteriza condição de risco grave e iminente.
13.3.5 Para efeito desta NR, será considerado operador de caldeira aquele que satisfizer pelo menos uma das seguintes condições:
a) possuir certificado de “Treinamento de Segurança na Operação de Caldeiras” e comprovação de estágio prático (b) conforme subitem 13.3.11;
b) possuir certificado de “Treinamento de Segurança na Operação de Caldeiras” previsto na NR 13 aprovada pela Portaria n° 02, de 08.05.84;
c) possuir comprovação de pelo menos 3 (três) anos de experiência nessa atividade, até 08 de maio de 1984.
13.3.6 O pré-requisito mínimo para participação como aluno, no “Treinamento de Segurança na Operação de Caldeiras” é o atestado de conclusão do 1° grau.
13.3.7 O “Treinamento de Segurança na Operação de Caldeiras” deve, obrigatoriamente:
a) ser supervisionado tecnicamente por “Profissional Habilitado” citado no subitem 13.1.2;
b) ser ministrado por profissionais capacitados para esse fim;
c) obedecer, no mínimo, ao currículo proposto no Anexo I-A desta NR.
13.3.8 Os responsáveis pela promoção do “Treinamento de Segurança na Operação de Caldeiras” estarão sujeitos ao impedimento de ministrar novos cursos, bem como a outras sanções legais cabíveis, no caso de inobservância do disposto no subitem 13.3.7.
13.3.9 Todo operador de caldeira deve cumprir um estágio prático, na operação da própria caldeira que irá operar, o qual deverá ser supervisionado, documentado e ter duração mínima de: (113.019-6 / I4)
a) caldeiras da categoria A: 80 (oitenta) horas;
b) caldeiras da categoria B: 60 (sessenta) horas;
c) caldeiras da categoria C: 40 (quarenta) horas.
13.3.10 O estabelecimento onde for realizado o estágio prático supervisionado, deve informar previamente à representação sindical da categoria profissional predominante no estabelecimento: (113.020-0 / I3)
a) período de realização do estágio;
b) entidade, empresa ou profissional responsável pelo “Treinamento de Segurança na Operação de Caldeiras”;
c) relação dos participantes do estágio.
13.3.11 A reciclagem de operadores deve ser permanente, por meio de constantes informações das condições físicas e operacionais dos equipamentos, atualização técnica, informações de segurança, participação em cursos, palestras e eventos pertinentes. (113.021-8 / I2)
13.3.12 Constitui condição de risco grave e iminente a operação de qualquer caldeira em condições diferentes das previstas no projeto original, sem que:
a) seja reprojetada levando em consideração todas as variáveis envolvidas na nova condição de operação;
b) sejam adotados todos os procedimentos de segurança decorrentes de sua nova classificação no que se refere a instalação, operação, manutenção e inspeção.
13.4 Segurança na manutenção de caldeiras
13.4.1 Todos os reparos ou alterações em caldeiras devem respeitar o respectivo código do projeto de construção e as prescrições do fabricante no que se refere a: (113.022-6 / I4)
a) materiais;
b) procedimentos de execução;
c) procedimentos de controle de qualidade;
d) qualificação e certificação de pessoal.
13.4.1.1. Quando não for conhecido o código do projeto de construção, deve ser respeitada a concepção original da caldeira, com procedimento de controle do maior rigor prescrito nos códigos pertinentes.
13.4.1.2. Nas caldeiras de categorias A e B, a critério do “Profissional Habilitado”, citado no subitem 13.1.2, podem ser utilizadas tecnologia de cálculo ou procedimentos mais avançados, em substituição aos previstos pelos códigos de projeto.
13.4.2 “Projetos de Alteração ou Reparo” devem ser concebidos previamente nas seguintes situações: (113.023-4 / I3)
a) sempre que as condições de projeto forem modificadas;
b) sempre que forem realizados reparos que possam comprometer a segurança.
13.4.3 O “Projeto de Alteração ou Reparo” deve: (113.024-2 / I3)
a) ser concebido ou aprovado por “Profissional Habilitado”, citado no subitem 13.1.2;
b) determinar materiais, procedimentos de execução, controle qualificação de pessoal.
13.4.4 Todas as intervenções que exijam mandrilamento ou soldagem em partes que operem sob pressão devem ser seguidas de teste hidrostático, com características definidas pelo “Profissional Habilitado”, citado no subitem 13.1.2. (113.025-0 / I4)
13.4.5 Os sistemas de controle e segurança da caldeira devem ser submetidos à manutenção preventiva ou preditiva. (113.026-9 / I4)
13.5 Inspeção de segurança de caldeiras.
13.5.1 As caldeiras devem ser submetidas a inspeções de segurança inicial, periódica e extraordinária, sendo considerado condição de risco grave e iminente o não – atendimento aos prazos estabelecidos nesta NR. (113.078-1)
13.5.2 A inspeção de segurança inicial deve ser feita em caldeiras novas, antes da entrada em funcionamento, no local de operação, devendo compreender exames interno e externo, teste hidrostático e de acumulação.
13.5.3 A inspeção de segurança periódica, constituída por exames interno e externo, deve ser executada nos seguintes prazos máximos:
a) 12 (doze) meses para caldeiras das categorias A, B e C;
b) 12 (doze) meses para caldeiras de recuperação de álcalis de qualquer categoria;
c) 24 (vinte e quatro) meses para caldeiras da categoria A, desde que aos 12 (doze) meses sejam testadas as pressões de abertura das válvulas de segurança;
d) 40 (quarenta) meses para caldeiras especiais conforme definido no item 13.5.5.
13.5.4 Estabelecimentos que possuam “Serviço Próprio de Inspeção de Equipamentos”, conforme estabelecido no Anexo II, podem estender seus períodos entre inspeções de segurança, respeitando os seguintes prazos máximos:
a) 18 meses para as caldeiras de recuperação de álcalis e as das categorias “B” e “C”; (Redação dada pela Portaria SIT 57/2008).
Redação Anterior:
13.5.4 Estabelecimentos que possuam “Serviço Próprio de Inspeção de Equipamentos”, conforme estabelecido no Anexo II, podem estender os períodos entre inspeções de segurança, respeitando os seguintes prazos máximos:
a) 18 (dezoito) meses para caldeiras das categorias B e C;
b) 30 (trinta) meses para caldeiras da categoria A.
13.5.5 As caldeiras que operam de forma contínua e que utilizam gases ou resíduos das unidades de processo, como combustível principal para aproveitamento de calor ou para fins de controle ambiental podem ser consideradas especiais quando todas as condições seguintes forem satisfeitas:
a) estiverem instaladas em estabelecimentos que possuam “Serviço Próprio de Inspeção de Equipamentos” citado no Anexo II;
b) tenham testados a cada 12 (doze) meses o sistema de intertravamento e a pressão de abertura de cada válvula de segurança;
c) não apresentem variações inesperadas na temperatura de saída dos gases e do vapor durante a operação;
d) exista análise e controle periódico da qualidade da água;
e) exista controle de deterioração dos materiais que compõem as principais partes da caldeira;
f) seja homologada como classe especial mediante:
– acordo entre a representação sindical da categoria profissional predominante no estabelecimento e o empregador;
– intermediação do órgão regional do MTb, solicitada por qualquer uma das partes quando não houver acordo;
– decisão do órgão regional do MTb quando persistir o impasse.
13.5.6 Ao completar 25 (vinte e cinco) anos de uso, na sua inspeção subsequente, as caldeiras devem ser submetidas a rigorosa avaliação de integridade para determinar a sua vida remanescente e novos prazos máximos para inspeção, caso ainda estejam em condições de uso. (113.027-7 / I4)
13.5.6.1 Nos estabelecimentos que possuam “Serviço Próprio de Inspeção de Equipamentos”, citado no Anexo II, o limite de 25 (vinte e cinco) anos pode ser alterado em função do acompanhamento das condições da caldeira, efetuado pelo referido órgão.
13.5.7 As válvulas de segurança instaladas em caldeiras devem ser inspecionadas periodicamente conforme segue: (113.028-5 / I4)
a) pelo menos 1 (uma) vez por mês, mediante acionamento manual da alavanca, em operação, para caldeiras das categorias B e C;
b) desmontando, inspecionando e testando em bancada as válvulas flangeadas e, no campo, as válvulas soldadas, recalibrando-as numa frequência compatível com a experiência operacional da mesma, porém respeitando-se como limite máximo o período de inspeção estabelecido no subitem 13.5.3 ou 13.5.4, se aplicável para caldeiras de categorias A e B.
13.5.8 Adicionalmente aos testes prescritos no subitem 13.5.7, as válvulas de segurança instaladas em caldeiras deverão ser submetidas a testes de acumulação, nas seguintes oportunidades: (113.029-3 / I4)
a) na inspeção inicial da caldeira;
b) quando forem modificadas ou tiverem sofrido reformas significativas;
c) quando houver modificação nos parâmetros operacionais da caldeira ou variação na PMTA;
d) quando houver modificação na sua tubulação de admissão ou descarga.
13.5.9 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades:
a) sempre que a caldeira for danificada por acidente ou outra ocorrência capaz de comprometer sua segurança;
b) quando a caldeira for submetida à alteração ou reparo importante capaz de alterar suas condições de segurança;
c) antes de a caldeira ser recolocada em funcionamento, quando permanecer inativa por mais de 6 (seis) meses;
d) quando houver mudança de local de instalação da caldeira.
13.5.10 A inspeção de segurança deve ser realizada por “Profissional Habilitado”, citado no subitem 13.1.2, ou por “Serviço Próprio de Inspeção de Equipamentos”, citado no Anexo II.
13.5.11 Inspecionada a caldeira, deve ser emitido “Relatório de Inspeção”, que passa a fazer parte da sua documentação. (113.030-7 / I4)
13.5.12 Uma cópia do “Relatório de Inspeção” deve ser encaminhada pelo “Profissional Habilitado”, citado no subitem 13.1.2, num prazo máximo de 30 (trinta) dias, a contar do término da inspeção, à representação sindical da categoria profissional predominante no estabelecimento.
13.5.13 O “Relatório de Inspeção”, mencionado no subitem 13.5.11, deve conter no mínimo:
a) dados constantes na placa de identificação da caldeira;
b) categoria da caldeira;
c) tipo da caldeira;
d) tipo de inspeção executada;
e) data de início e término da inspeção;
f) descrição das inspeções e testes executados;
g) resultado das inspeções e providências;
h) relação dos itens desta NR ou de outras exigências legais que não estão sendo atendidas;
i) conclusões;
j) recomendações e providências necessárias;
k) data prevista para a nova inspeção da caldeira;
l) nome legível, assinatura e número do registro no conselho profissional do “Profissional Habilitado”, citado no subitem 13.1.2 e nome legível e assinatura de técnicos que participaram da inspeção.
13.5.14 Sempre que os resultados da inspeção determinarem alterações dos dados da placa de identificação, a mesma deve ser atualizada. (113.031-5 / I1)
13.6 Vasos de pressão – disposições gerais.
13.6.1. Vasos de pressão são equipamentos que contêm fluidos sob pressão interna ou externa.
13.6.1.1. O campo de aplicação desta NR, no que se refere a vasos de pressão, está definido no Anexo III.
13.6.1.2. Os vasos de pressão abrangidos por esta NR estão classificados em categorias de acordo com o Anexo IV.
13.6.2 Constitui risco grave e iminente a falta de qualquer um dos seguintes itens:
a) válvula ou outro dispositivo de segurança com pressão de abertura ajustada em valor igual ou inferior à PMTA, instalada diretamente no vaso ou no sistema que o inclui; (113.079-0)
b) dispositivo de segurança contra bloqueio inadvertido da válvula quando esta não estiver instalada diretamente no vaso; (113.080-3)
c) instrumento que indique a pressão de operação. (113.081-1)
13.6.3 Todo vaso de pressão deve ter afixado em seu corpo em local de fácil acesso e bem visível, placa de identificação indelével com, no mínimo, as seguintes informações: (113.032-3 / I2)
a) fabricante;
b) número de identificação;
c) ano de fabricação;
d) pressão máxima de trabalho admissível;
e) pressão de teste hidrostático;
f) código de projeto e ano de edição.
13.6.3.1 Além da placa de identificação, deverão constar, em local visível, a categoria do vaso, conforme Anexo IV, e seu número ou código de identificação.
13.6.4 Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, a seguinte documentação devidamente atualizada:
a) “Prontuário do Vaso de Pressão” a ser fornecido pelo fabricante, contendo as seguintes informações: (113.033-1 / I2)
– código de projeto e ano de edição;
– especificação dos materiais;
– procedimentos utilizados na fabricação, montagem e inspeção final e determinação da PMTA;
– conjunto de desenhos e demais dados necessários para o monitoramento da sua vida útil;
– características funcionais;
– dados dos dispositivos de segurança;
– ano de fabricação;
– categoria do vaso;
b) “Registro de Segurança” em conformidade com o subitem 13.6.5; (113.034-0 / I4)
c) “Projeto de Instalação” em conformidade com o item 13.7; (113.035-8 / I4)
d) “Projeto de Alteração ou Reparo” em conformidade com os subitens 13.9.2 e 13.9.3; (113.036-6 / I4)
e) “Relatórios de Inspeção” em conformidade com o subitem 13.10.8.
13.6.4.1 Quando inexistente ou extraviado, o “Prontuário do Vaso de Pressão” deve ser reconstituído pelo proprietário com responsabilidade técnica do fabricante ou de “Profissional Habilitado”, citado no subitem 13.1.2, sendo imprescindível a reconstituição das características funcionais, dos dados dos dispositivos de segurança e dos procedimentos para determinação da PMTA. (113.037-4 / I2)
13.6.4.2 O proprietário de vaso de pressão deverá apresentar, quando exigida pela autoridade competente do órgão regional do Ministério do Trabalho, a documentação mencionada no subitem 13.6.4. (113.038-2 / I4)
3.6.5 O “Registro de Segurança” deve ser constituído por livro de páginas numeradas, pastas ou sistema informatizado ou não com confiabilidade equivalente onde serão registradas:
a) todas as ocorrências importantes capazes de influir nas condições de segurança dos vasos; (113.039-0 / I3)
b) as ocorrências de inspeção de segurança. (113.040-4 / I4)
13.6.6 A documentação referida no subitem 13.6.4 deve estar sempre à disposição para consulta dos operadores do pessoal de manutenção, de inspeção e das representações dos trabalhadores e do empregador na Comissão Interna de Prevenção de Acidentes – CIPA, devendo o proprietário assegurar pleno acesso a essa documentação inclusive à representação sindical da categoria profissional predominante no estabelecimento, quando formalmente solicitado. (113.041-2 / I4)
13.7 Instalação de vasos de pressão.
13.7.1. Todo vaso de pressão deve ser instalado de modo que todos os drenos, respiros, bocas de visita e indicadores de nível, pressão e temperatura, quando existentes, sejam facilmente acessíveis. (113.042-0 / I2)
13.7.2 Quando os vasos de pressão forem instalados em ambientes fechados, a instalação deve satisfazer os seguintes requisitos: (Redação dada pela Portaria SIT 57/2008).
Redação Anterior:
13.7.2 Quando os vasos de pressão forem instalados em ambientes confinados, a instalação deve satisfazer os seguintes requisitos:
a) dispor de pelo menos 2 (duas) saídas amplas, permanentemente desobstruídas e dispostas em direções distintas; (113.082-0)
b) dispor de acesso fácil e seguro para as atividades de manutenção, operação e inspeção, sendo que, para guarda-corpos vazados, os vãos devem ter dimensões que impeçam a queda de pessoas; (113.043-9 / I3)
c) dispor de ventilação permanente com entradas de ar que não possam ser bloqueadas; (113.083-8)
d) dispor de iluminação conforme normas oficiais vigentes; (113.044-7 / I3)
e) possuir sistema de iluminação de emergência. (113.084-6)
13.7.3 Quando o vaso de pressão for instalado em ambiente aberto, a instalação deve satisfazer as alíneas “a”, “b”, “d” e “e” do subitem 13.7.2.
13.7.4 Constitui risco grave e iminente o não atendimento às seguintes alíneas do subitem 13.7.2:
– “a”, “c”, “d” e “e” para vasos instalados em ambientes fechados;
– “a” para vasos instalados em ambientes abertos;
– “e” para vasos instalados em ambientes abertos e que operem à noite.(Redação dada pela Portaria SIT 57/2008).
Redação Anterior:
13.7.4 Constitui risco grave e iminente o não atendimento às seguintes alíneas do subitem 13.7.2:
– “a”, “c” “d” e “e” para vasos instalados em ambientes confinados;
– “a” para vasos instalados em ambientes abertos;
– “e” para vasos instalados em ambientes abertos e que operem à noite.
13.7.5 Quando o estabelecimento não puder atender ao disposto no subitem 13.7.2, deve ser elaborado “Projeto Alternativo de Instalação” com medidas complementares de segurança que permitam a atenuação dos riscos.
13.7.5.1 O “Projeto Alternativo de Instalação” deve ser apresentado pelo proprietário do vaso de pressão para obtenção de acordo com a representação sindical da categoria profissional predominante no estabelecimento.
13.7.5.2 Quando não houver acordo, conforme previsto no subitem 13.7.5.1, a intermediação do órgão regional do MTb poderá ser solicitada por qualquer uma das partes e, persistindo o impasse, a decisão caberá a esse órgão.
13.7.6 A autoria do “Projeto de Instalação” de vasos de pressão enquadrados nas categorias I, II e III, conforme Anexo IV, no que concerne ao atendimento desta NR, é de responsabilidade de “Profissional Habilitado”, conforme citado no subitem 13.1.2, e deve obedecer aos aspectos de segurança, saúde e meio ambiente previstos nas Normas Regulamentadoras, convenções e disposições legais aplicáveis.
13.7.7. O “Projeto de Instalação” deve conter pelo menos a planta baixa do estabelecimento, com o posicionamento e a categoria de cada vaso e das instalações de segurança. (113.045-5 / I1)
13.8 Segurança na Operação de Vasos de Pressão
13.8.1 Todo vaso de pressão enquadrado nas categorias I ou II deve possuir manual de operação próprio ou instruções de operação contidas no manual de operação de unidade onde estiver instalado, em língua portuguesa e de fácil acesso aos operadores, contendo no mínimo: (113.046-3 / I3)
a) procedimentos de partidas e paradas;
b) procedimentos e parâmetros operacionais de rotina;
c) procedimentos para situações de emergência;
d) procedimentos gerais de segurança, saúde e de preservação do meio ambiente.
13.8.2 Os instrumentos e controles de vasos de pressão devem ser mantidos calibrados e em boas condições operacionais. (113.047-1 / I3)
13.8.2.1 Constitui condição de risco grave e iminente o emprego de artifícios que neutralizem seus sistemas de controle e segurança. (113.085-4)
13.8.3 A operação de unidades que possuam vasos de pressão de categorias “I” ou “II” deve ser efetuada por profissional com “Treinamento de Segurança na Operação de Unidades de Processos”, sendo que o não atendimento a esta exigência caracteriza condição de risco grave e iminente. (113.048-0 / I4)
13.8.4 Para efeito desta NR será considerado profissional com “Treinamento de Segurança na Operação de Unidades de Processo” aquele que satisfizer uma das seguintes condições:
a) possuir certificado de “Treinamento de Segurança na Operação de Unidades de Processo” expedido por instituição competente para o treinamento;
b) possuir experiência comprovada na operação de vasos de pressão das categorias I ou II de pelo menos 2 (dois) anos antes da vigência desta NR.
13.8.5 O pré-requisito mínimo para participação, como aluno, no “Treinamento de Segurança na Operação de Unidades de Processo” é o atestado de conclusão do 1º grau.
13.8.6 O “Treinamento de Segurança na Operação de Unidades de Processo” deve obrigatoriamente:
a) ser supervisionado tecnicamente por “Profissional Habilitado” citado no subitem 13.1.2;
b) ser ministrado por profissionais capacitados para esse fim;
c) obedecer, no mínimo, ao currículo proposto no Anexo I-B desta NR.
13.8.7 Os responsáveis pela promoção do “Treinamento de Segurança na Operação de Unidades de Processo” estarão sujeitos ao impedimento de ministrar novos cursos, bem como a outras sanções legais cabíveis, no caso de inobservância do disposto no subitem 13.8.6.
13.8.8. Todo profissional com “Treinamento de Segurança na Operação de Unidade de Processo” deve cumprir estágio prático, supervisionado, na operação de vasos de pressão com as seguintes durações mínimas: (113.049-8 / I4)
a) 300 (trezentas) horas para vasos de categorias I ou II;
b) 100 (cem) horas para vasos de categorias III, IV ou V.
13.8.9 O estabelecimento onde for realizado o estágio prático supervisionado deve informar previamente à representação sindical da categoria profissional predominante no estabelecimento: (113.050-1 / I3)
a) período de realização do estágio;
b) entidade, empresa ou profissional responsável pelo “Treinamento de Segurança na Operação de Unidade de Processo”;
c) relação dos participantes do estágio.
13.8.10 A reciclagem de operadores deve ser permanente por meio de constantes informações das condições físicas e operacionais dos equipamentos, atualização técnica, informações de segurança, participação em cursos, palestras e eventos pertinentes. (113.051-0 / I2)
13.8.11. Constitui condição de risco grave e iminente a operação de qualquer vaso de pressão em condições diferentes das previstas no projeto original, sem que:
a) seja reprojetado levando em consideração todas as variáveis envolvidas na nova condição de operação; (113.086-2)
b) sejam adotados todos os procedimentos de segurança decorrentes de sua nova classificação no que se refere à instalação, operação, manutenção e inspeção. (113.087-0)
13.9 Segurança na manutenção de vasos de pressão.
13.9.1 Todos os reparos ou alterações em vasos de pressão devem respeitar o respectivo código de projeto de construção e as prescrições do fabricante no que se refere a: (113.052-8 / I4)
a) materiais;
b) procedimentos de execução;
c) procedimentos de controle de qualidade;
d) qualificação e certificação de pessoal.
13.9.1.1 Quando não for conhecido o código do projeto de construção, deverá ser respeitada a concepção original do vaso, empregando-se procedimentos de controle do maior rigor, prescritos pelos códigos pertinentes.
13.9.1.2. A critério do “Profissional Habilitado”, citado no subitem 13.1.2, podem ser utilizadas tecnologia de cálculo ou procedimentos mais avançados, em substituição aos previstos pelos códigos de projeto.
13.9.2 “Projetos de Alteração ou Reparo” devem ser concebidos previamente nas seguintes situações: (113.053-6 / I3)
a) sempre que as condições de projeto forem modificadas;
b) sempre que forem realizados reparos que possam comprometer a segurança.
13.9.3 O “Projeto de Alteração ou Reparo” deve: (113.054-4 / I3)
a) ser concebido ou aprovado por “Profissional Habilitado”, citado no subitem 13.1.2;
b) determinar materiais, procedimentos de execução, controle de qualidade e qualificação de pessoal;
c) ser divulgado para funcionários do estabelecimento que possam estar envolvidos com o equipamento.
13.9.4 Todas as intervenções que exijam soldagem em partes que operem sob pressão devem ser seguidas de teste hidrostático, com características definidas pelo “Profissional Habilitado”, citado no subitem 13.1.2, levando em conta o disposto no item 13.10. (113.055-2 / I4)
13.9.4.1 Pequenas intervenções superficiais podem ter o teste hidrostático dispensado, a critério do “Profissional Habilitado”, citado no subitem 13.1.2.
13.9.5 Os sistemas de controle e segurança dos vasos de pressão devem ser submetidos à manutenção preventiva ou preditiva. (113.056-0 / I4)
13.10 Inspeção de segurança de vasos de pressão.
13.10.1 Os vasos de pressão devem ser submetidos a inspeções de segurança inicial, periódica e extraordinária. (113.057-9 / I4)
13.10.2. A inspeção de segurança inicial deve ser feita em vasos novos, antes de sua entrada em funcionamento, no local definitivo de instalação, devendo compreender exame externo, interno e teste hidrostático, considerando as limitações mencionadas no subitem 13.10.3.5. (113.058-7/ I4)
13.10.3 A inspeção de segurança periódica, constituída por exame externo, interno e teste hidrostático, deve obedecer aos seguintes prazos máximos estabelecidos a seguir: (113.059-5 / I4)
a) para estabelecimentos que não possuam “Serviço Próprio de Inspeção de Equipamentos”, conforme citado no Anexo II:

b) para estabelecimentos que possuam “Serviço Próprio de Inspeção de Equipamentos”, conforme citado no Anexo II:

13.10.3.1 Vasos de pressão que não permitam o exame interno ou externo por impossibilidade física devem ser alternativamente submetidos a teste hidrostático, considerando-se as limitações previstas no subitem 13.10.3.5. (113.060-9 / I4)
13.10.3.2 Vasos com enchimento interno ou com catalisador podem ter a periodicidade de exame interno ou de teste hidrostático ampliada, de forma a coincidir com a época da substituição de enchimentos ou de catalisador, desde que esta ampliação não ultrapasse 20 (vinte) por cento do prazo estabelecido no subitem 13.10.3 desta NR. (113.061-7 / I4)
13.10.3.3 Vasos com revestimento interno higroscópico devem ser testados hidrostaticamente antes da aplicação do mesmo, sendo os testes subsequentes substituídos por técnicas alternativas. (113.062-5 / I4)
13.10.3.4 Quando for tecnicamente inviável e mediante anotação no “Registro de Segurança” pelo “Profissional Habilitado”, citado no subitem 13.1.2, o teste hidrostático pode ser substituído por outra técnica de ensaio não destrutivo ou inspeção que permita obter segurança equivalente. (113.063-3 / I4)
13.10.3.5 Considera-se como razões técnicas que inviabilizam o teste hidrostático:
a) resistência estrutural da fundação ou da sustentação do vaso incompatível com o peso da água que seria usada no teste;
b) efeito prejudicial do fluido de teste a elementos internos do vaso;
c) impossibilidade técnica de purga e secagem do sistema;
d) existência de revestimento interno;
e) influência prejudicial do teste sobre defeitos subcríticos.
13.10.3.6. Vasos com temperatura de operação inferior a 0º C (zero graus centígrados) e que operem em condições nas quais a experiência mostre que não ocorre deterioração, ficam dispensados do teste hidrostático periódico, sendo obrigatório exame interno a cada 20 (vinte) anos e exame externo a cada 2 (dois) anos. (113.064-1 / I4)
13.10.3.7 Quando não houver outra alternativa, o teste pneumático pode ser executado, desde que supervisionado pelo “Profissional Habilitado”, citado no subitem 13.1.2, e cercado de cuidados especiais por tratar-se de atividade de alto risco. (113.065-0 / I4)
13.10.4 As válvulas de segurança dos vasos de pressão devem ser desmontadas, inspecionadas e recalibradas por ocasião do exame interno periódico. (113.066-8 / I4)
13.10.5 A inspeção de segurança extraordinária deve ser feita nas seguintes oportunidades: (113.067-6 / I4)
a) sempre que o vaso for danificado por acidente ou outra ocorrência que comprometa sua segurança;
b) quando o vaso for submetido a reparo ou alterações importantes, capazes de alterar sua condição de segurança;
c) antes de o vaso ser recolocado em funcionamento, quando permanecer inativo por mais de 12 (doze) meses;
d) quando houver alteração do local de instalação do vaso.
13.10.6 A inspeção de segurança deve ser realizada por “Profissional Habilitado”, citado no subitem 13.1.2 ou por “Serviço Próprio de Inspeção de Equipamentos”, conforme citado no Anexo II. (113.068-4 / I4)
13.10.7 Após a inspeção do vaso deve ser emitido “Relatório de Inspeção”, que passa a fazer parte da sua documentação. (113.069-2 / I4)
13.10.8 O “Relatório de Inspeção” deve conter no mínimo:
a) identificação do vaso de pressão; (113.088-9)
b) fluidos de serviço e categoria do vaso de pressão; (113.089-7)
c) tipo do vaso de pressão; (113.090-0)
d) data de início e término da inspeção; (113.091-9)
e) tipo de inspeção executada; (113.092-7)
f) descrição dos exames e testes executados; (113.093-5)
g) resultado das inspeções e intervenções executadas; (113.094-3)
h) conclusões; (113.095-1)
i) recomendações e providências necessárias; (113.096-0)
j) data prevista para a próxima inspeção; (113.097-8)
k) nome legível, assinatura e número do registro no conselho profissional do “Profissional Habilitado”, citado no subitem 13.1.2, e nome legível e assinatura de técnicos que participaram da inspeção. (113.098-6)
13.10.9. Sempre que os resultados da inspeção determinarem alterações dos dados da placa de identificação, a mesma deve ser atualizada. (113.070-6 / I1)
ANEXOS
ANEXO I-A
Currículo Mínimo para “Treinamento de Segurança na Operação de Caldeiras”
1. Noções de grandezas físicas e unidades Carga horária: 4 (quatro) horas
1.1. Pressão
1.1.1. Pressão atmosférica
1.1.2. Pressão interna de um vaso
1.1.3. Pressão manométrica, pressão relativa e pressão absoluta
1.1.4. Unidades de pressão
1.2. Calor e temperatura
1.2.1. Noções gerais: o que é calor, o que é temperatura
1.2.2. Modos de transferência de calor
1.2.3. Calor específico e calor sensível
1.2.4. Transferência de calor a temperatura constante
1.2.5. Vapor saturado e vapor superaquecido
1.2.6. Tabela de vapor saturado
2. Caldeiras – considerações gerais Carga horária: 8 (oito) horas
2.1. Tipos de caldeiras e suas utilizações
2.2. Partes de uma caldeira
2.2.1. Caldeiras flamo tubulares
2.2.2. Caldeiras aquotubulares
2.2.3. Caldeiras elétricas
2.2.4. Caldeiras a combustíveis sólidos
2.2.5. Caldeiras a combustíveis líquidos
2.2.6. Caldeiras a gás
2.2.7. Queimadores
2.3. Instrumentos e dispositivos de controle de caldeiras
2.3.1. Dispositivo de alimentação
2.3.2. Visor de nível
2.3.3. Sistema de controle de nível
2.3.4. Indicadores de pressão
2.3.5. Dispositivos de segurança
2.3.6. Dispositivos auxiliares
2.3.7. Válvulas e tubulações
2.3.8. Tiragem de fumaça
3. Operação de caldeiras Carga horária: 12 (doze) horas
3.1. Partida e parada
3.2. Regulagem e controle
3.2.1. de temperatura
3.2.2. de pressão
3.2.3. de fornecimento de energia
3.2.4. do nível de água
3.2.5. de poluentes
3.3. Falhas de operação, causas e providências
3.4. Roteiro de vistoria diária
3.5. Operação de um sistema de várias caldeiras
3.6. Procedimentos em situações de emergência
4. Tratamento de água e manutenção de caldeiras Carga horária: 8 (oito) horas
4.1. Impurezas da água e suas consequências
4.2. Tratamento de água
4.3. Manutenção de caldeiras
5. Prevenção contra explosões e outros riscos Carga horária: 4 (quatro) horas
5.1. Riscos gerais de acidentes e riscos à saúde
5.2. Riscos de explosão
6. Legislação e normalização Carga horária: 4 (quatro) horas
6.1. Normas Regulamentadoras
6.2. Norma Regulamentadora 13 – NR 13
ANEXO I-B
Currículo Mínimo para “Treinamento de Segurança na Operação de Unidades de Processo”
1. Noções de grandezas físicas e unidades Carga horária: 4 (quatro) horas
1.1. Pressão
1.1.1. Pressão atmosférica
1.1.2. Pressão interna de um vaso
1.1.3. Pressão manométrica, pressão relativa e pressão absoluta
1.1.4. Unidades de pressão
1.2. Calor e temperatura
1.2.1. Noções gerais: o que é calor, o que é temperatura
1.2.2. Modos de transferência de calor
1.2.3. Calor específico e calor sensível
1.2.4. Transferência de calor a temperatura constante
1.2.5. Vapor saturado e vapor superaquecido
2. Equipamentos de processo Carga horária estabelecida de acordo com a complexidade da unidade, mantendo um mínimo de 4 (quatro) horas por item, onde aplicável.
2.1. Trocadores de calor
2.2. Tubulação, válvulas e acessórios
2.3. Bombas
2.4. Turbinas e ejetores
2.5. Compressores
2.6. Torres, vasos, tanques e reatores
2.7. Fornos
2.8. Caldeiras
3. Eletricidade Carga horária: 4 (quatro) horas
4. Instrumentação Carga horária: 8 (oito) horas
5. Operação da unidade Carga horária: estabelecida de acordo com a complexidade da unidade
5.1. Descrição do processo
5.2. Partida e parada
5.3. Procedimentos de emergência
5.4. Descarte de produtos químicos e preservação do meio ambiente
5.5. Avaliação e controle de riscos inerentes ao processo
5.6. Prevenção contra deterioração, explosão e outros riscos
6. Primeiros socorros Carga horária: 8 (oito) horas
7. Legislação e normalização Carga horária: 4 (quatro) horas
ANEXO II
Requisitos para Certificação de “Serviço Próprio de Inspeção de Equipamentos”
Antes de colocar em prática os períodos especiais entre inspeções, estabelecidos nos subitens 13.5.4 e 13.10.3 desta NR, os “Serviços Próprios de Inspeção de Equipamentos” da empresa, organizados na forma de setor, seção, departamento, divisão, ou equivalente, devem ser certificados pelo Instituto Nacional de Metrologia, Normalização e Qualidade Industrial – INMETRO diretamente ou mediante “Organismos de Certificação” por ele credenciados, que verificarão o atendimento aos seguintes requisitos mínimos expressos nas alíneas “a” a “g”. Esta certificação pode ser cancelada sempre que for constatado o não atendimento a qualquer destes requisitos:
a) existência de pessoal próprio da empresa onde estão instalados caldeira ou vaso de pressão, com dedicação exclusiva a atividades de inspeção, avaliação de integridade e vida residual, com formação, qualificação e treinamento compatíveis com a atividade proposta de preservação da segurança;
b) mão de obra contratada para ensaios não destrutivos certificada segundo regulamentação vigente e para outros serviços de caráter eventual, selecionada e avaliada segundo critérios semelhantes ao utilizado para a mão de obra própria;
c) serviço de inspeção de equipamentos proposto possuir um responsável pelo seu gerenciamento formalmente designado para esta função;
d) existência de pelo menos 1 (um) “Profissional Habilitado”, conforme definido no subitem 13.1.2;
e) existência de condições para manutenção de arquivo técnico atualizado, necessário ao atendimento desta NR, assim como mecanismos para distribuição de informações quando requeridas;
f) existência de procedimentos escritos para as principais atividades executadas;
g) existência de aparelhagem condizente com a execução das atividades propostas.
ANEXO III
1. Esta NR deve ser aplicada aos seguintes equipamentos:
a) qualquer vaso cujo produto “PV” seja superior a 8 (oito), onde “P” é a máxima pressão de operação em KPa e “V” o seu volume geométrico interno em m3, incluindo:
– permutadores de calor, evaporadores e similares;
– vasos de pressão ou partes sujeitas a chama direta que não estejam dentro do escopo de outras NR, nem do item 13.1 desta NR;
– vasos de pressão encamisados, incluindo refervedores e reatores;
– autoclaves e caldeiras de fluido térmico que não o vaporizem;
b) vasos que contenham fluido da classe “A”, especificados no Anexo IV, independente das dimensões e do produto “PV”.
2. Esta NR não se aplica aos seguintes equipamentos:
a) cilindros transportáveis, vasos destinados ao transporte de produtos, reservatórios portáteis de fluido comprimido e extintores de incêndio;
b) os destinados à ocupação humana;
c) câmara de combustão ou vasos que façam parte integrante de máquinas rotativas ou alternativas, tais como bombas, compressores, turbinas, geradores, motores, cilindros pneumáticos e hidráulicos e que não possam ser caracterizados como equipamentos independentes;
d) dutos e tubulações para condução de fluido;
e) serpentinas para troca térmica;
f) tanques e recipientes para armazenamento e estocagem de fluidos não enquadrados em normas e códigos de projeto relativos a vasos de pressão;
g) vasos com diâmetro interno inferior a 150mm (cento e cinquenta milímetros) para fluidos das classes “B”, “C” e “D”, conforme especificado no Anexo IV.
ANEXO IV
CLASSIFICAÇÃO DE VASOS DE PRESSÃO
1. Para efeito desta NR, os vasos de pressão são classificados em categorias segundo o tipo de fluido e o potencial de risco.
1.1. Os fluidos contidos nos vasos de pressão são classificados conforme descrito a seguir:
Classe “A”:
– fluidos inflamáveis;
– combustível com temperatura superior ou igual a 200º C
(duzentos graus centígrados);
– fluidos tóxicos com limite de tolerância igual ou inferior a
20 (vinte) ppm;
– hidrogênio;
– acetileno.
Classe “B”:
– fluidos combustíveis com temperatura inferior a 200º C
(duzentos graus centígrados);
– fluidos tóxicos com limite de tolerância superior a 20 (vinte) ppm;
Classe “C”:
– vapor de água, gases asfixiantes simples ou ar
comprimido;
Classe “D”:
– água ou outros fluidos não enquadrados nas classes “A”,
“B” ou “C”, com temperatura superior a 50ºC (cinquenta graus centígrados).
1.1.1. Quando se tratar de mistura, deverá ser considerado para fins de classificação o fluido que apresentar maior risco aos trabalhadores e instalações, considerando-se sua toxicidade, inflamabilidade e concentração.
1.2. Os vasos de pressão são classificados em grupos de potencial de risco em função do produto “PV”, onde “P” é a pressão máxima de operação em MPa e “V” o seu volume geométrico interno em m3, conforme segue:

1.2.1. Vasos de pressão que operem sob a condição de vácuo deverão enquadrar-se nas seguintes categorias:
– categoria I: para fluidos inflamáveis ou combustíveis;
– categoria V: para outros fluidos.
